1.Frp

1.Frp介绍

对于没有公网IP的内网用户来说，远程管理内网下的HE Gateway网关是一个的难题，内网穿透可实现通过公网访问内网下的网关设备，而FRP是一款高性能的反向代理应用，专注于内网穿透，它支持多种协议，包括 TCP、UDP、HTTP、HTTPS 等。使用 frp，您可以安全、便捷地将内网服务暴露到公网，通过公网 IP 进行中转。

frp 支持多种代理类型，以适应不同的使用场景。以下是一些常见的代理类型：

TCP：提供纯粹的 TCP 端口映射，使服务端能够根据不同的端口将请求路由到不同的内网服务。
UDP：提供纯粹的 UDP 端口映射，与 TCP 代理类似，但用于 UDP 流量。
HTTP：专为 HTTP 应用设计，支持修改 Host Header 和增加鉴权等额外功能。
HTTPS：类似于 HTTP 代理，但专门用于处理 HTTPS 流量。
STCP：提供安全的 TCP 内网代理，要求在被访问者和访问者的机器上都部署 frpc，不需要在服务端暴露端口。
SUDP：提供安全的 UDP 内网代理，与 STCP 类似，需要在被访问者和访问者的机器上都部署 frpc，不需要在服务端暴露端口。
XTCP：点对点内网穿透代理，与 STCP 类似，但流量不需要经过服务器中转。
TCPMUX：支持服务端 TCP 端口的多路复用，允许通过同一端口访问不同的内网服务。

每种代理类型适用于不同的使用情境，您可以根据需求选择合适的代理类型来配置 frp。

2.组成部分(必看)

1.一台公网服务器，安装frps作为服务器

2.网关启用frpc作为客户端

3.Windows电脑安装frpc作为客户端（可选，仅在stcp通信模式时需要，其他模式不需要）

3.安装并部署frps

下载合适的frps版本，解压在服务器路径中：

1.frps.toml配置参考：（以frp-0.65为例）

bindAddr = "0.0.0.0"

#服务器端绑定端口是7000,私有部署时，请更改为其他端口
bindPort = 7000
auth.method = "token"

# 用于客户端和服务器通信的身份验证令牌,请务必进行修改
auth.token = "1qaz@WSX"
webServer.addr = "0.0.0.0"
webServer.port = 7500
#管理面板的用户
webServer.user = "Admin"
 #管理面板的密码
webServer.password = "HEGateway"

2.允许防火墙通过放行映射的端口

以centos7为例（其他操作系统请自行百度）
    firewall-cmd --zone=public --add-port=7000/tcp --permanent
或者临时关闭防火墙：
    systemctl stop firewalld.service

3.添加开机自启动：

以centos7为例，其他操作系统请自行百度

执行下面的命令创建 frps.service 文件 vim /etc/systemd/system/frps.service 输入以下内容并保存：

[ Unit]
Description = frp server
After = network.target syslog.target
Wants = network.target

[Service]
Type = simple

#启动 frps 的命令，需修改为您的 frps 的安装路径
ExecStart = /opt/frp_0.65.0/frps -c /opt/frp_0.65.0/frps.toml
[Install]
WantedBy = multi-user.target

执行下面的命令启用开机自启和启动服务 systemctl enable frps && sudo systemctl start frps

4.客户端连接方式1(TCP)

此种方式是直接暴露HEGateway网关端口的方式来使用，仅适用于4G专网的环境，开启这种方式时，请勿将“写接口"对外开放，否则存在被网络攻击的可能，我司不承担用户因为对外开放写接口导致一系列责任，

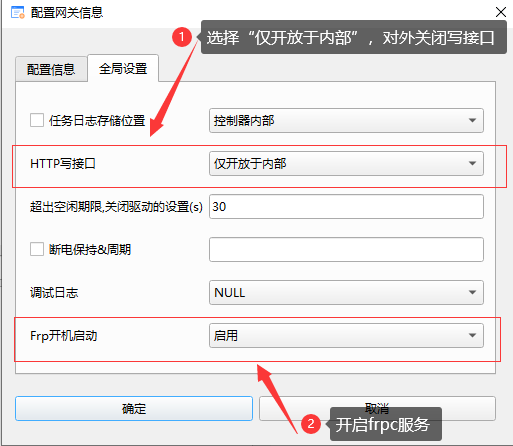

1.关闭写接口，并打开Frp开启自启动：

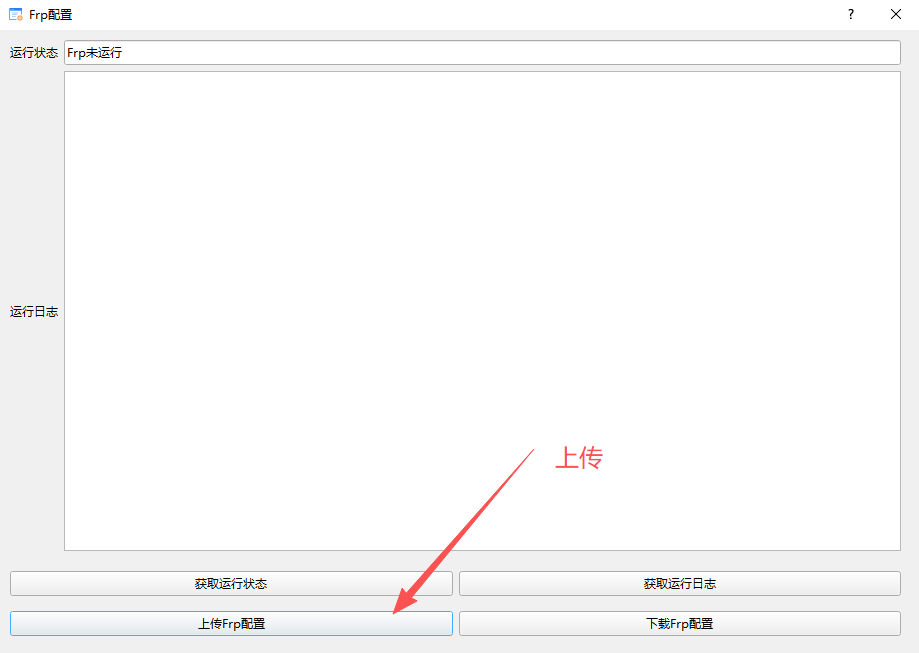

2.上传frpc.toml配置文件

frpc.toml格式内容（实际为ini格式)，请勿将#注释和配置项写在同一行

[common]
#服务器的ip
server_addr = 221.38.41.198

#服务器端frps开放的端口
server_port = 7000

#登录失败后不退出
login_fail_exit = false
# 用于客户端和服务器通信的身份验证令牌,请务必进行修改
token = 1qaz@wSX

#下列3行为固定内容，请勿修改
log_file = /wg/log/runlog/frpc
log_max_days = 1
log_level = info

[proxies]
type = tcp
local_ip = 127.0.0.1

#网关的8084端口,已具备转发功能
local_port = 8084

#开放在服务器端中的端口，此种方式，不同网关占用不同端口
remote_port = 6000

3.配置软件连接

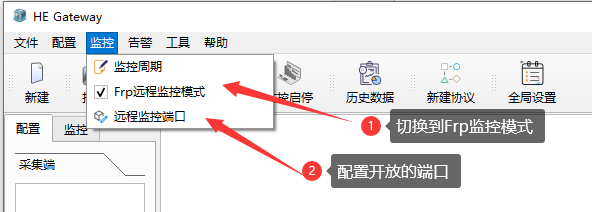

1.通过菜单栏→监控，打开下图界面，并如下图中进行操作

并配置"远程监控端口"，和上文中客户端开放端口一致

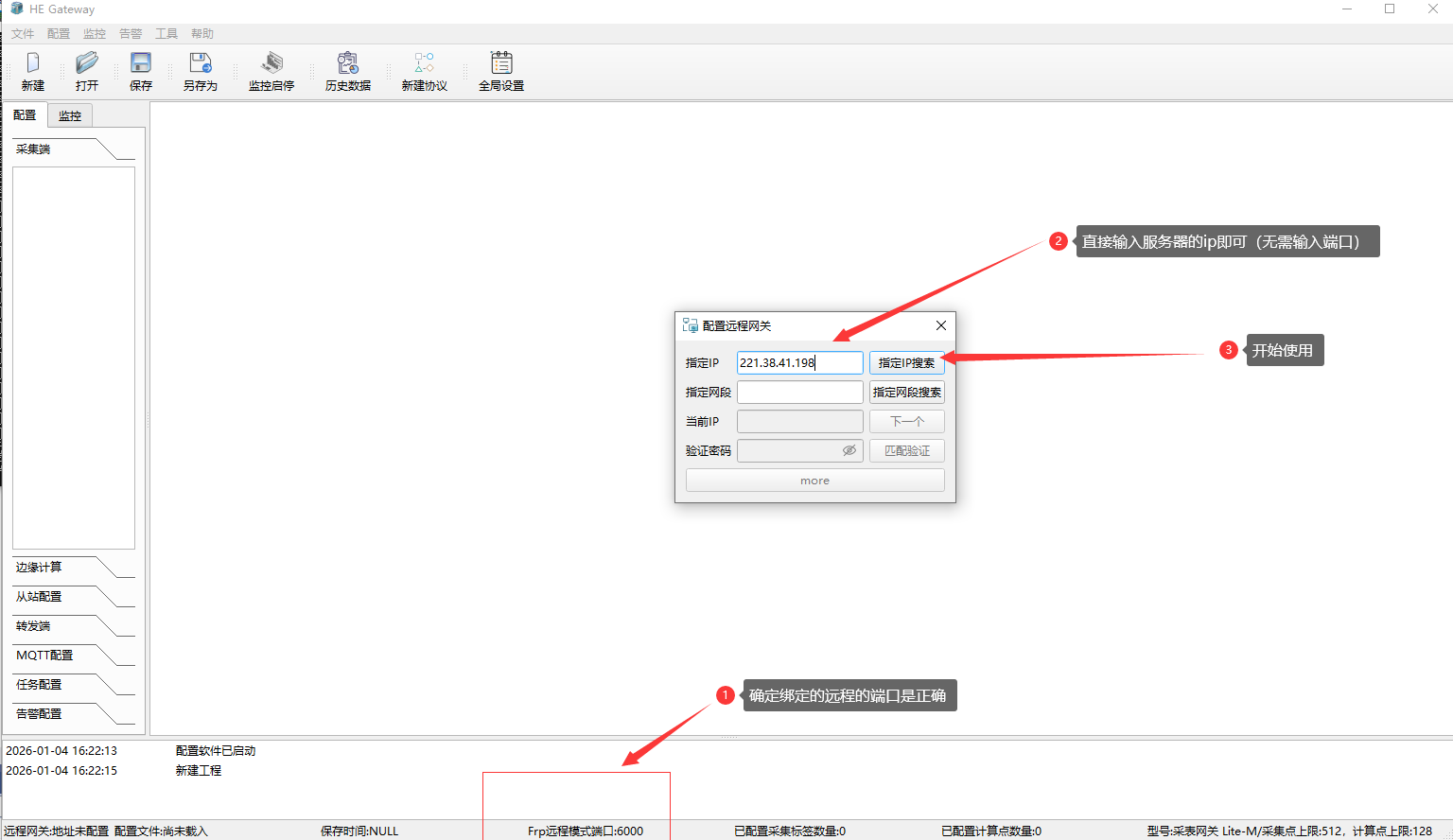

2.连接并匹配网关

5.客户端连接方式2(STCP)

通过stcp的方式，允许对访问者进行用户校验，需要电脑端同样也启用frpc来加入到网络中来使用

1.关闭写接口，并打开Frp开启自启动：

2.上传frpc.toml配置文件

frpc.toml格式内容（实际为ini格式)

[common]
#服务器的ip地址
server_addr = 221.38.41.198

#服务器端frps开放的端口
server_port = 7000

#登录失败后不退出
login_fail_exit = false

# 用于客户端和服务器通信的身份验证令牌,请务必进行修改
token = 1qaz@wSX

#下列3行为固定内容，请勿修改
log_file = /wg/log/runlog/frpc#固定内容，请勿修改
log_max_days = 1#固定内容，请勿修改
log_level = info#固定内容，请勿修改

#如果是不同机器，stcp代理的名称是通过[]内容来指定的
[gateway1]
type = stcp
local_ip = 127.0.0.1

#网关的8084端口,已具备转发功能
local_port = 8084

#访问此机器的秘钥
sk = test@88888

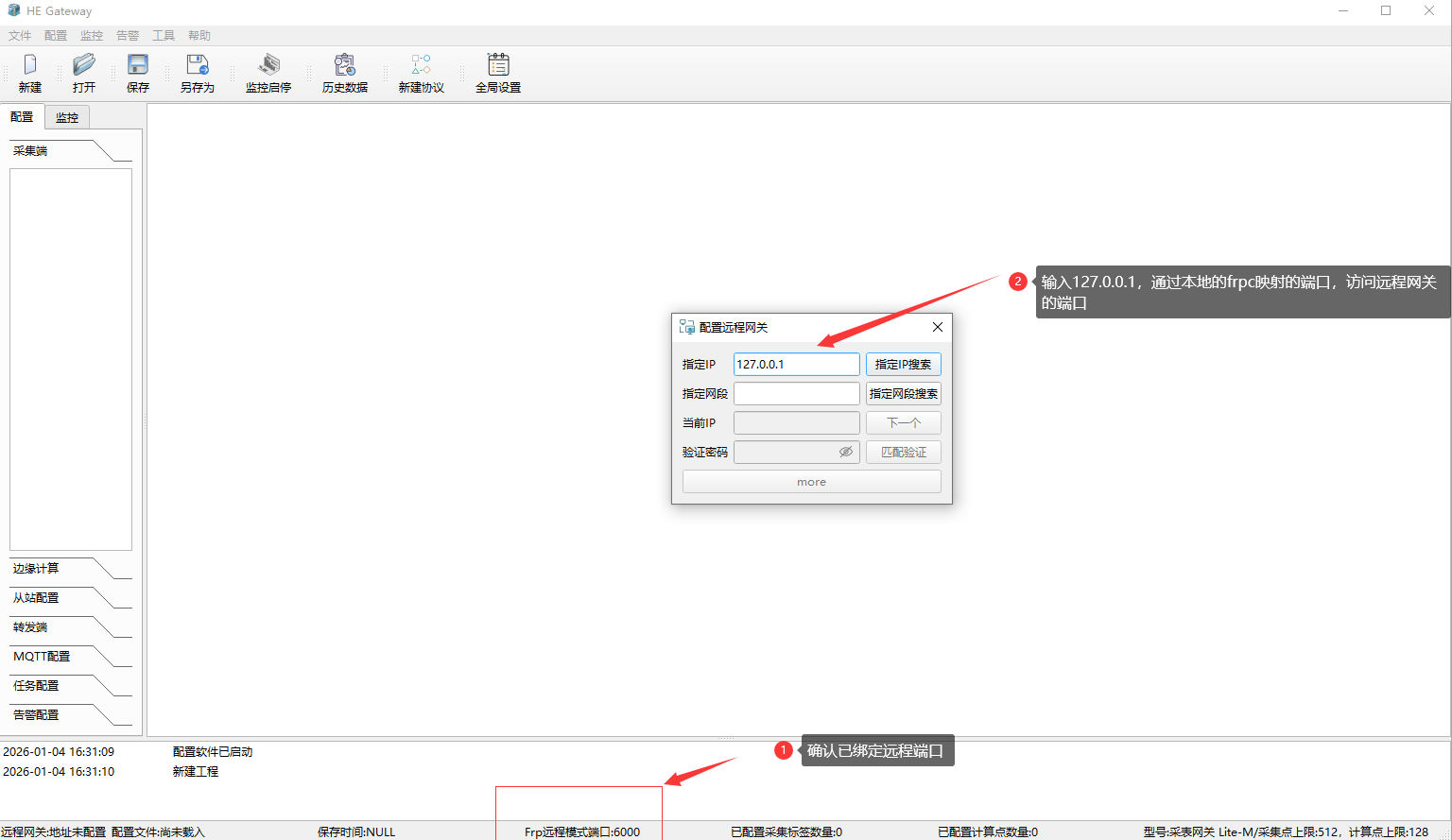

3.部署有HE Gateway得windows机器同样部署frpc客户端

注：此种方式，连接不同的网关，每次需要更改配置文件中"serverName"和"secretKey"并重启服务

使用frpc.exe -c frpc.toml，来启动服务，其中frpc.toml如下格式：（实际格式为toml格式）

serverAddr = "221.38.41.198"
serverPort = 7000
auth.method = "token"
auth.token = "1qaz@wSX" #服务认证 token，对应 frps 配置 auth.token 的值

[[visitors]]
name = "secret_ssh_visitor"
type = "stcp"
# 要访问的 stcp 代理的名字
serverName = "gateway1"
secretKey = "test@88888"
# 通过本地端口去访问指定机器的端口
bindAddr = "127.0.0.1"
bindPort = 6000
