计算点

使用说明

在网关内部，计算点是对采集数据的二次逻辑加工计算过程，是采集点的有力补充；

不同型号的网关，其计算点上限数量从128 ~ 1024不等，请参照设备规格说明书。

计算点的定义是遵循程序表达式的样式，特别类似C 语言或turbo C语言的语法；不仅支持简单的四则运算、函数计算、逻辑计算，还支持自定义变量，数组，循环，逻辑分支流程，微分，微积分；详情示例见下文描述。

计算点的定义

如果计算点是简单的函数表达式，按照C 语言的函数表达式进行计算公式定义，配置软件的页面点击左侧的”配置 -> 边缘计算”， 填写计算点名称/描述，添加引用采集点名称。如下截图：

注意：为了避免采集点的冗长复杂的名称，表达式中将把采集点的值简化成a，b，c，x，y，z这6个变量；在撰写计算点表达式时不要再重复定义这6个变量名称，以免混淆而产生不可预测的计算结果。

完成编辑之后，点击确定，配置软件会进行初步效验，给出的建议可以忽略。

计算点公式转换

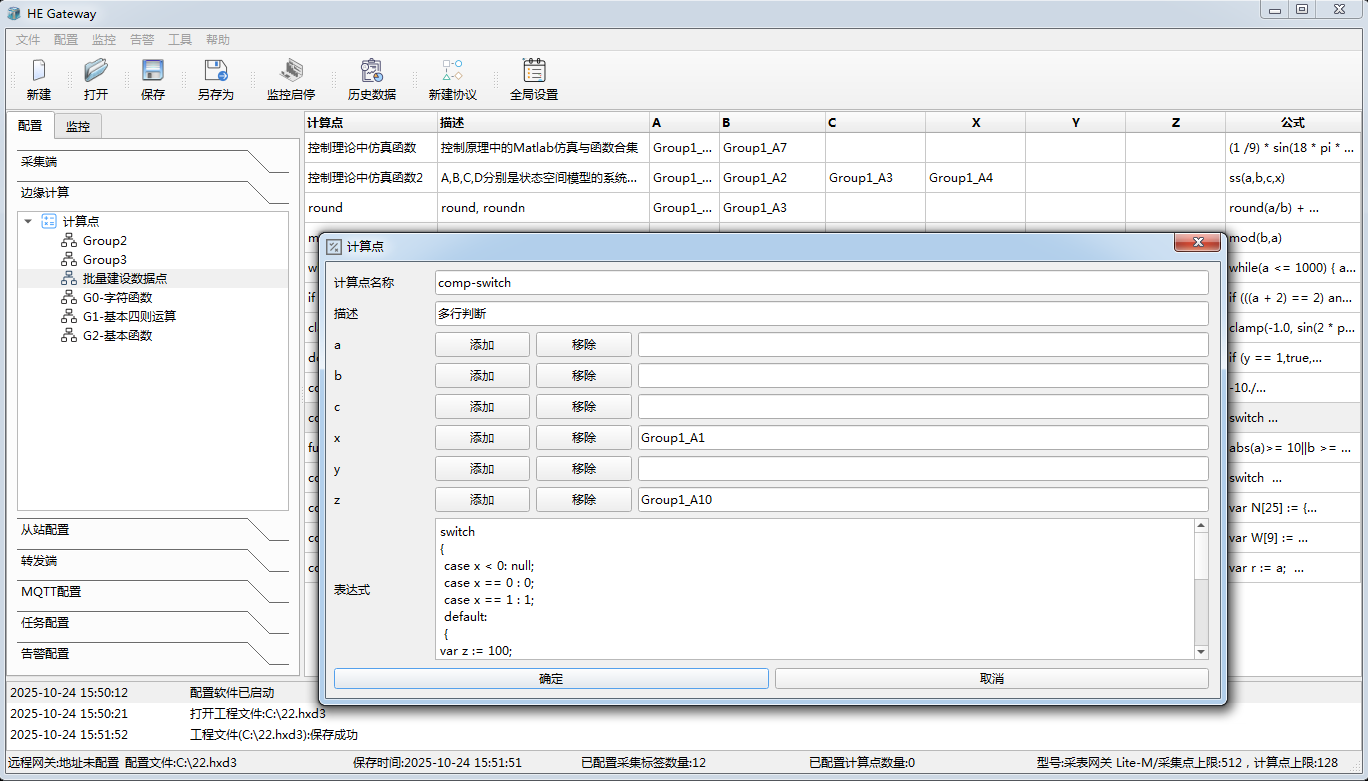

如果计算点表达式含有逻辑分支与判断，也可以定义程序分支；目前支持if-then-else，switch等逻辑分支； 表达式也支持while，for 等简单循环控制。如下截图

计算点的跟踪

在配置文件上传到指定网关，系统会立即重启运行；在配置工具中，可以通过监控模式进行跟踪。

支持的列表

简单示例

(01) sqrt(1 - (3 / x^2))
(02) clamp(-1, sin(2 * pi * x) + cos(y / 2 * pi), +1)
(03) sin(2.34e-3 * x)
(04) if(((x[2] + 2) == 3) and ((y + 5) <= 9), 1 + w, 2 / z)
(05) inrange(-2, m, +2) == if(({-2 <= m} and [m <= +2]), 1, 0)
(06) ({1/1}*[1/2]+(1/3)) - {1/4}^[1/5]+(1/6) - ({1/7}+[1/8]*(1/9))
(07) a * exp(2.2 / 3.3 * t) + c
(08) z := x + sin(2.567 * pi / y)
(09) u := 2.123 * {pi * z} / (w := x + cos(y / pi))
(10) 2x + 3y + 4z + 5w == 2 * x + 3 * y + 4 * z + 5 * w
(11) 3(x + y) / 2.9 + 1.234e+12 == 3 * (x + y) / 2.9 + 1.234e+12
(12) (x + y)3.3 + 1 / 4.5 == [x + y] * 3.3 + 1 / 4.5
(13) (x + y[i])z + 1.1 / 2.7 == (x + y[i]) * z + 1.1 / 2.7
(14) (sin(x / pi) cos(2y) + 1) == (sin(x / pi) * cos(2 * y) + 1)
(15) 75x^17 + 25.1x^5 - 35x^4 - 15.2x^3 + 40x^2 - 15.3x + 1
(16) (avg(x,y) <= x + y ? x - y : x * y) + 2.345 * pi / x
(17) while (x <= 100) { x -= 1; }
(18) sgn(+1.2^3.4z / -5.6y) <= {-7.8^9 / -10.11x }

基础详细示例

算术运算符和赋值运算符

相等与不相等

布尔运算

通用函数

三角函数

控制流程语句

位运算函数

案例：

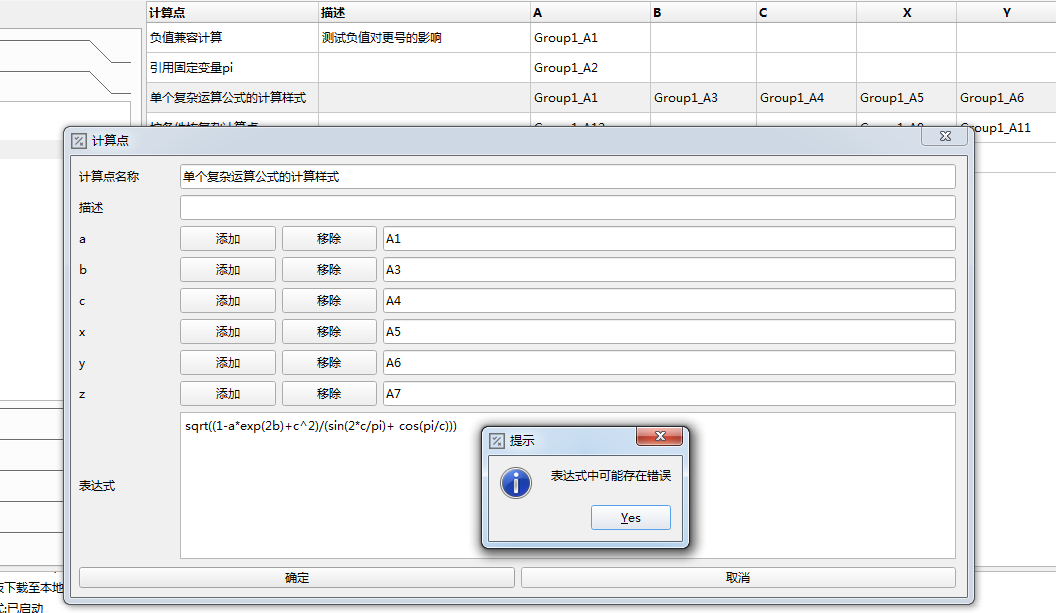

例子1：单个复杂运算公式的表达式

= sqrt((1-a*exp(2b)+c^2)/(sin(2*c/pi)+ cos(pi/c)))

例子2：定义变量及逻辑判断语句

switch {
    case x < 0: null;
    case x == 0 : 0;
    case x == 1 : 1;
    default:{
        var z := 100;
        var sqrt_x := x / 2;
        repeat
        if (equal(sqrt_x^2, x))
            break[sqrt_x];
        else
            sqrt_x := (1 / 2) * (sqrt_x + (x / sqrt_x));
        until ((z -= 1) <= 0);
    };
}

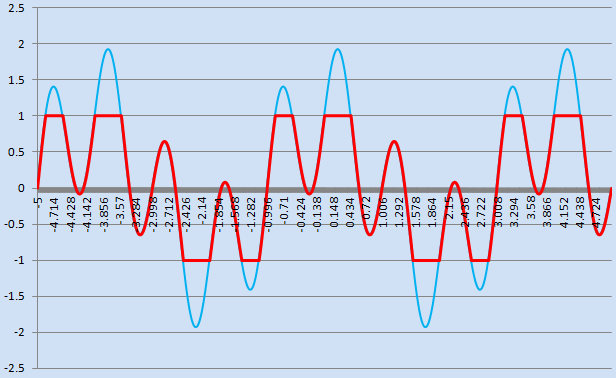

例子3：少量变量,复杂的判断条件的表达式

clamp(-1.0, sin(2 * pi * x) + cos(x / 2 * pi), +1.0)

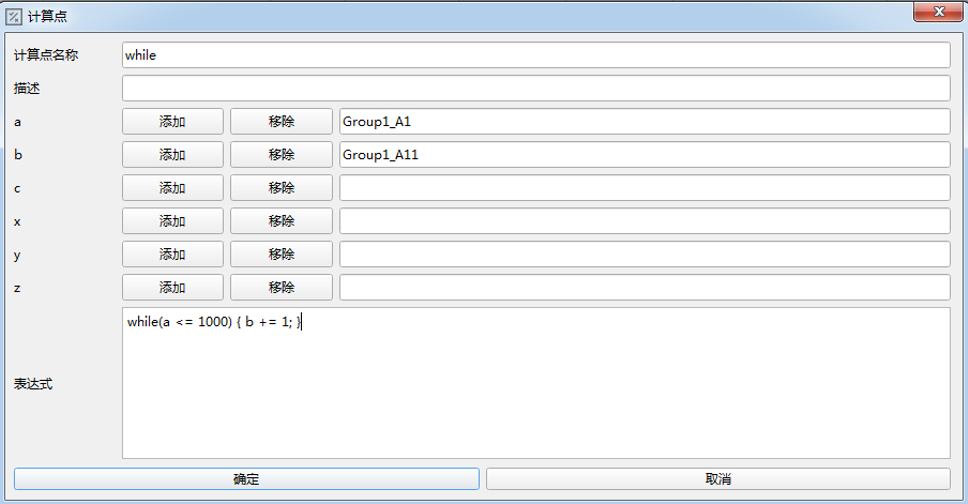

例子4：循环导致系统卡顿，计算点无值

注意：如果书写循环，请注意一定不能写成死循环，死循环表达式会导致系统卡顿，采集点、计算点无数据，网关响应慢；解决方法就是纠正表达式，重新上传配置文件。

如下语句就会导致异常循环：while(a <= 1000) (b += 1) ，在该表达式中：a是恒小于1000的值，条件恒定为true，所以就产生了死循环。

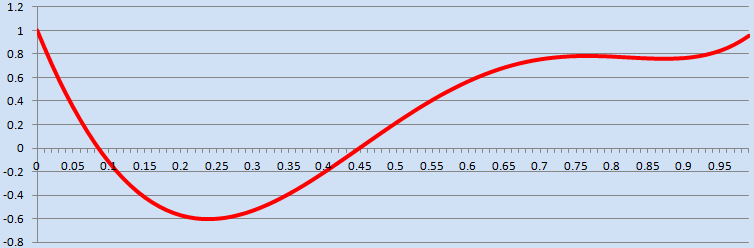

例子4：带有隐乘法多项式求值

25x^5 - 35x^4 - 15x^3 + 40x^2 - 15x + 1

例子5：矢量处理方法的标准偏差

var k[25] := {1,  2,  3,  4,  5, 6,  7,  8,  9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25};
sqrt(sum([k - avg(k)]^2) / k[])*a
