Siemens_S7200_Network

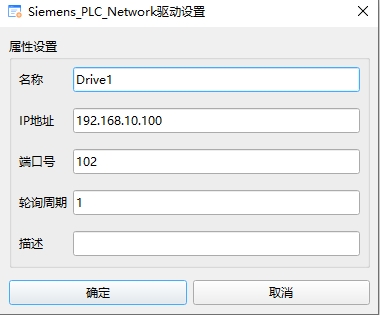

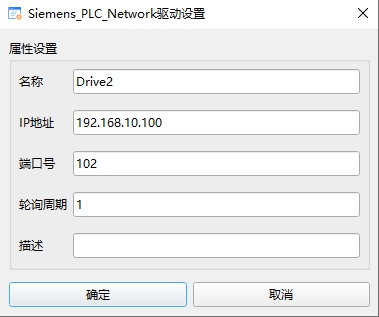

1.1.驱动设置
此驱动适用与西门子CP243-1模块进行通讯
- IP地址：要采集设备的IP地址
- 端口号：要采集设备的端口号，默认102
- 轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

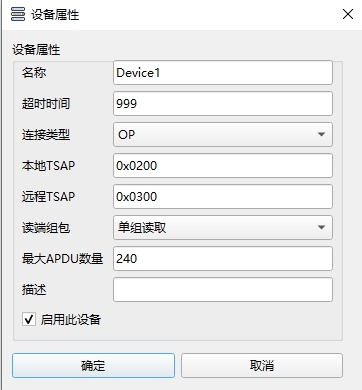

1.2.设备属性设置
- 超时时间：默认999，单位毫秒，如果部分设备响应过慢，可设置为2000
- 连接类型:请选择空闲通道连接即可，S7-200推荐设置为：OP
- 本地TSAP：详见后续章节"西门子CP243-1模块配置"
- 远程TSAP：详见后续章节"西门子CP243-1模块配置"
- 读端组包：
- 禁用：不开启任何组包，逐个对采集标签进行读取，通常仅用于调试阶段
- 单组读取：适用于寄存器类型相同，地址不同的标签采集（此方式一次性读取数量最多）
- 多组读取：适用于寄存器种类不同，地址也不同的标签混合采集（此方式一次性读取数量受最大APDU限制）
- 最大APDU数量：此参数仅针对多组读取，通常有240，480，960可选，请根据现场PLC进行合理配置

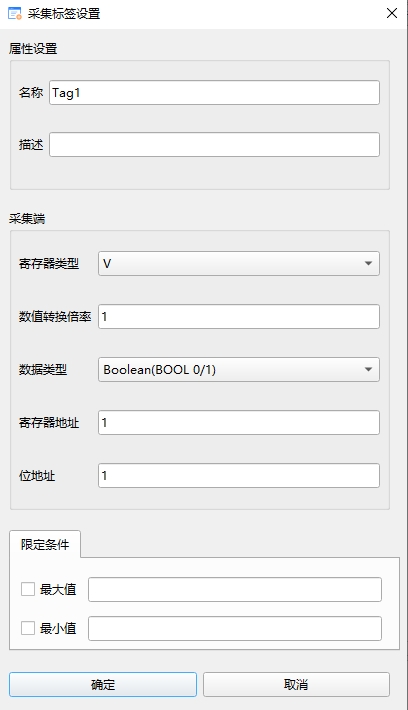

1.3.采集标签配置
- 寄存器类型：支持I、Q、M、V寄存器类型
- 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
数据类型：
- 仅当数据类型为布尔类型时，可以进行取位操作，位操作范围0-7
- char和Unsigned Char类型，对应PLC中B宽度类型（字节地址）
- Short和Unsigned Short类型，对应PLC中W宽度类型（字地址）
- Integer和Unsigned Interger类型，对应PLC中的D宽度类型（双字地址）
- Float类型，对应PLC中Real类型
- String(UTF-8)：明确指明是UTF-8的字符串
- String(GBK)：西门子PLC中字符串默认是此类型
寄存器地址：范围0-CPU允许的最大范围
- 位地址：仅当数据类型为布尔类型时，可以进行取位操作，位操作范围0-7
| 寄存器类型 | 位操作 | 字节操作 | 描述 |
|---|---|---|---|
| I | √ | √ | 只读 |
| Q | √ | √ | 读/写 |
| M | √ | √ | 读/写 |
| V | √ | √ | 读/写 |
1.4.西门子CP243-1模块配置

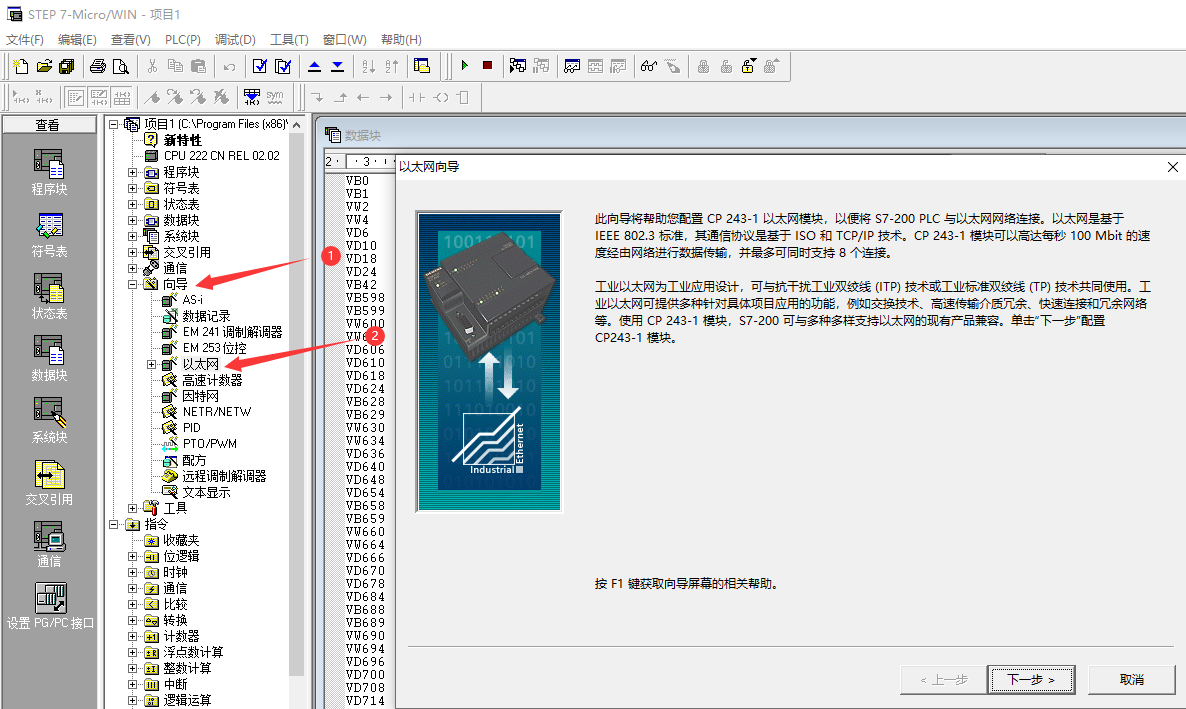

步骤1：在项目栏的"向导"中双击"以太网"

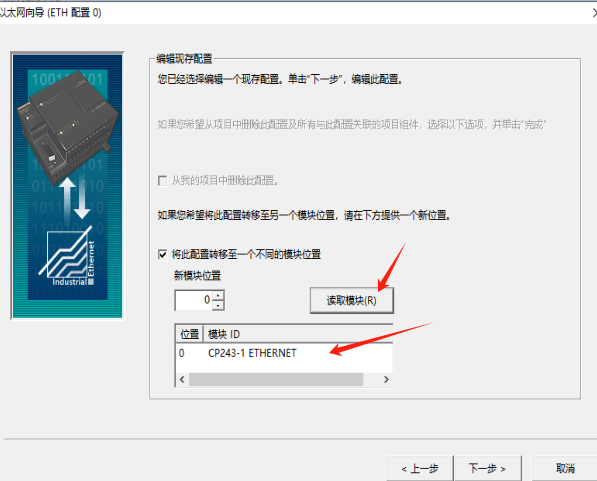

步骤 2：点击"读取模块"就可以搜索到CP243-1模块，请务必保证能够读取到模块，否则后续配置将无法正确生效运行

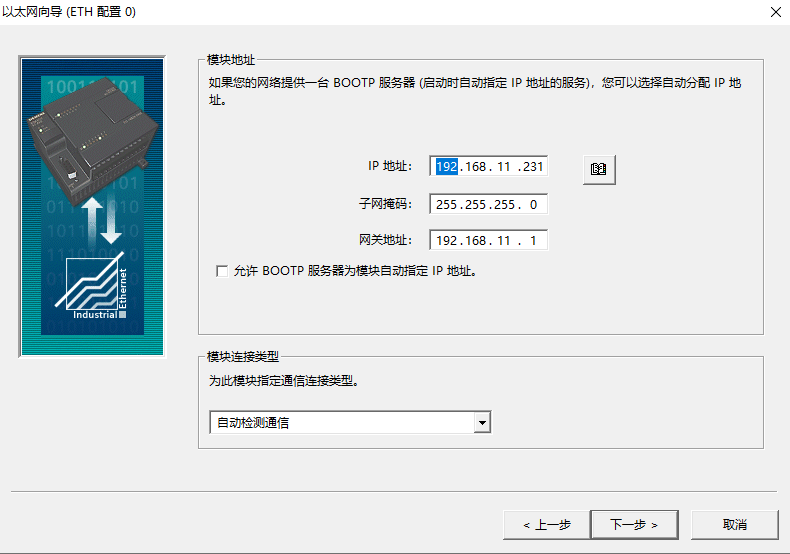

步骤 3：设置IP、子网掩码和网关

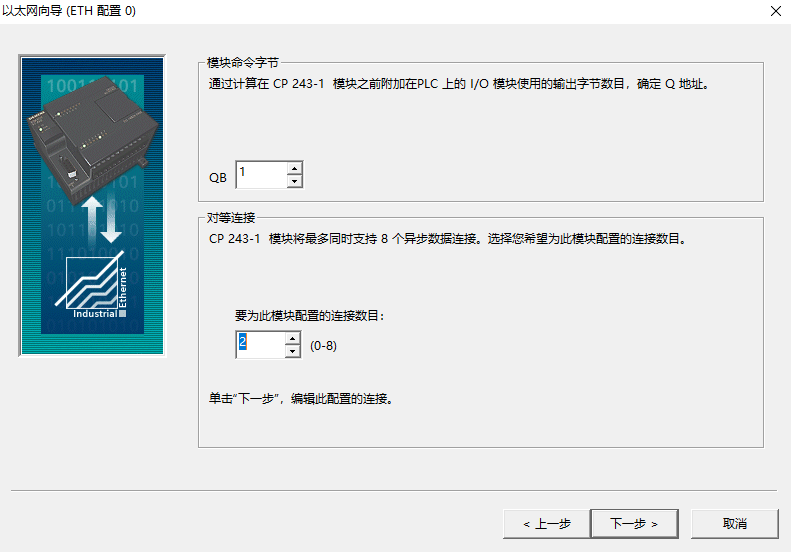

步骤4：按需配置点对点的"连接数目"

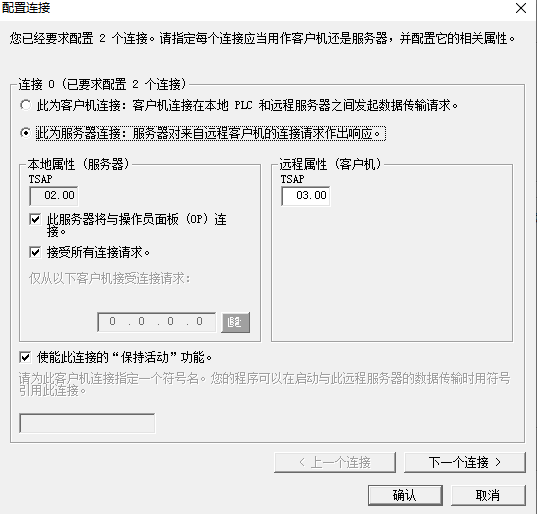

步骤5：配置本地TSAP和远程TSAP
请注意，因为此处截图是CP243-1远程模块，所以其"本地属性"指的是模块本身，图中的"远程属性"指的是”网关"
本地属性(服务器)TASP：填入至配置软件的"远程TSAP"处
远程属性(服务器)TASP：填入至配置软件的"本地TSAP"处

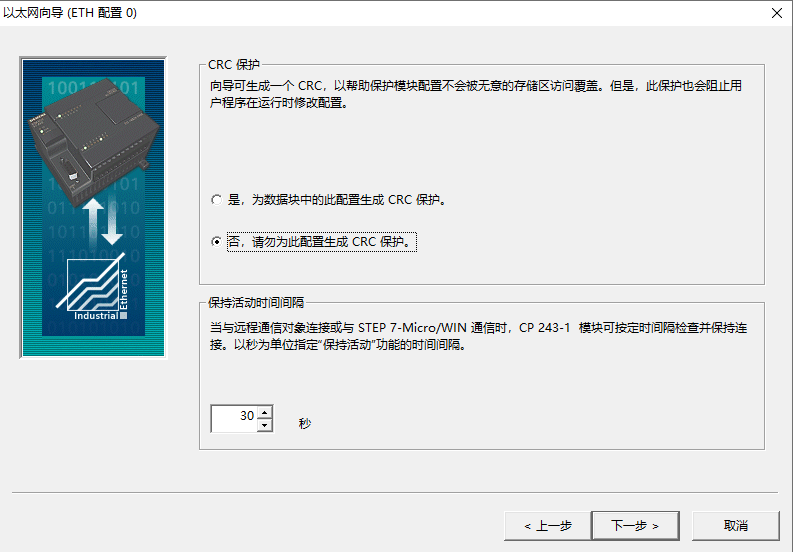

步骤6：选择"否，请勿为此配置生成CRC保护"，保持活动间隔30秒

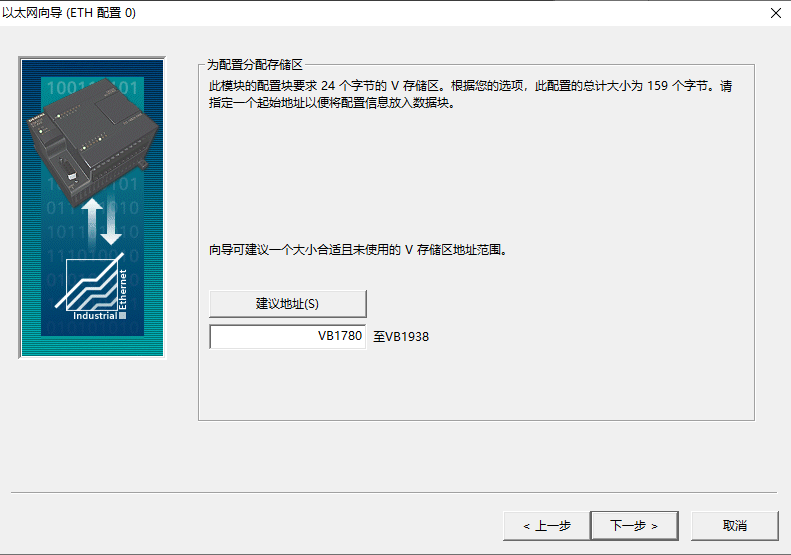

步骤7：分配内存，为 CP243-1 的组态分配内存。请保证分配的地址和"数据块"中地址不冲突（通常建议靠后未使用的地址）

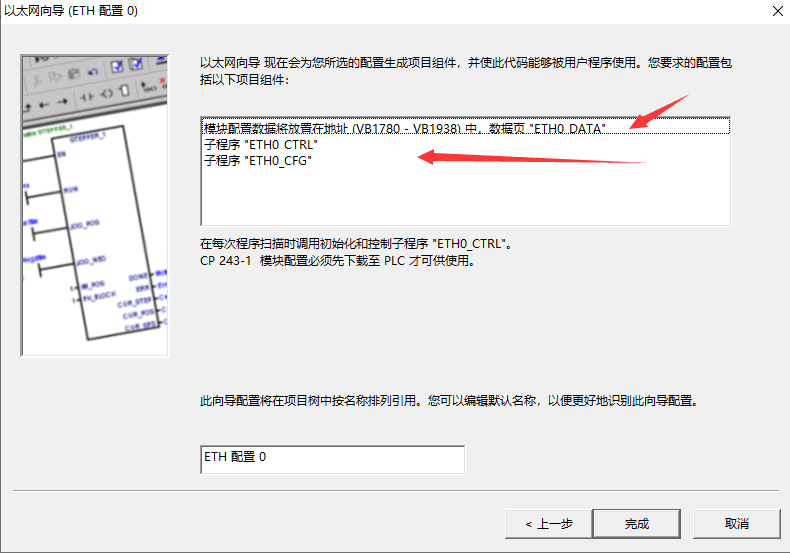

步骤8：完成配置

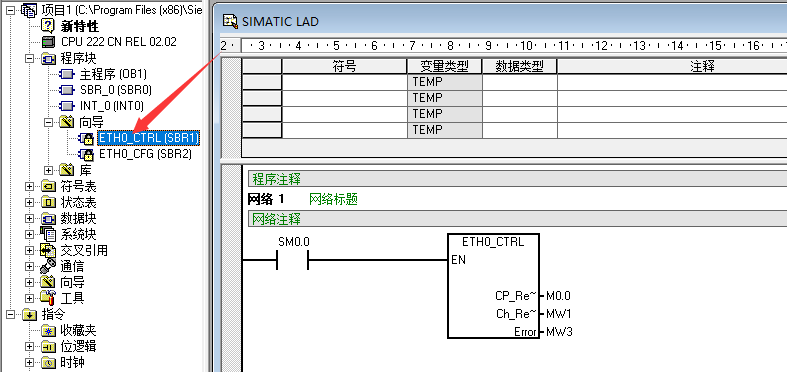

步骤9：在主程序中启用"以太网模块"
Siemens_S7200_Smart_Network

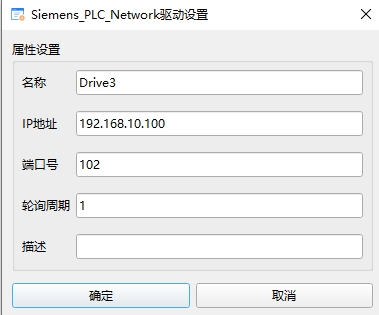

1.1.驱动设置
- IP地址：要采集设备的IP地址
- 端口号：要采集设备的端口号，默认102
- 轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

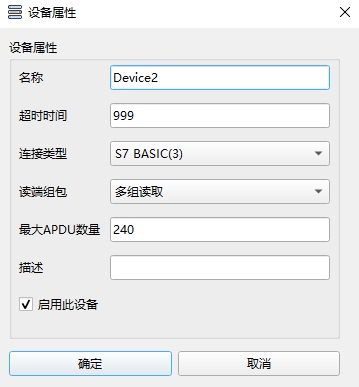

1.2.设备属性设置
- 超时时间：默认999，单位毫秒，如果部分设备响应过慢，可设置为2000
- 连接类型:请选择空闲通道连接即可,S7-200 Smart推荐设置"S7 BASIC(3)"以上的通道
- 读端组包：
- 禁用：不开启任何组包，逐个对采集标签进行读取，通常仅用于调试阶段
- 单组读取：适用于寄存器类型相同，地址不同的标签采集（此方式一次性读取数量最多）
- 多组读取：适用于寄存器种类不同，地址也不同的标签混合采集（此方式一次性读取数量受最大APDU限制）
- 最大APDU数量：此参数仅针对多组读取，通常有240，480，960可选，请根据现场PLC进行合理配置
1.3.采集标签配置
- 寄存器类型：支持I、Q、M、V寄存器类型
- 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
- 数据类型：
- 仅当数据类型为布尔类型时，可以进行取位操作，位操作范围0-7
- char和Unsigned Char类型，对应PLC中B宽度类型（字节地址）
- Short和Unsigned Short类型，对应PLC中W宽度类型（字地址）
- Integer和Unsigned Interger类型，对应PLC中的D宽度类型（双字地址）
- Float类型，对应PLC中Real类型
- String(UTF-8)：明确指明是UTF-8的字符串
- String(GBK)：西门子PLC中字符串默认是此类型
- 寄存器地址：范围0-CPU允许的最大范围
- 位地址：仅当数据类型为布尔类型时，可以进行取位操作，位操作范围0-7
| 寄存器类型 | 位操作 | 字节操作 | 描述 |
|---|---|---|---|
| I | √ | √ | 只读 |
| Q | √ | √ | 读/写 |
| M | √ | √ | 读/写 |
| V | √ | √ | 读/写 |
Siemens_S7300/400_Network
1.1.驱动设置
- IP地址：要采集设备的IP地址
- 端口号：要采集设备的端口号，默认102
- 轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

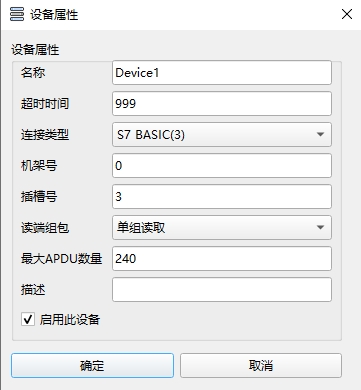

1.2.设备属性设置
- 超时时间：默认999，单位毫秒，如果部分设备响应过慢，可设置为2000
- 连接类型:请选择空闲通道连接即可,S7-200 Smart推荐设置"S7 BASIC(3)"以上的通道
- 机架号：无论是否有扩展机架，也不管有几个扩展机架，CPU所在的机架就是主机架，那么机架号就为0
- 插槽号：这里是指网络模块在机架上的位置，请根据实际现场进行更改（通常第一槽是电源槽位置，第二槽是cpu槽位置，第三槽（建议插通讯模块）
- 读端组包：
- 禁用：不开启任何组包，逐个对采集标签进行读取，通常仅用于调试阶段
- 单组读取：适用于寄存器类型相同，地址不同的标签采集（此方式一次性读取数量最多）
- 多组读取：适用于寄存器种类不同，地址也不同的标签混合采集（此方式一次性读取数量受最大APDU限制）
- 最大APDU数量：此参数仅针对多组读取，通常有240，480，960可选，请根据现场PLC进行合理配置
1.3.采集标签配置
- 寄存器类型：支持I、Q、M、DBn寄存器类型
- db编号：仅当寄存器类型为DBn类型需额外设置
- 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
- 数据类型：
- 仅当数据类型为布尔类型时，可以进行取位操作，位操作范围0-7
- char和Unsigned Char类型，对应PLC中B宽度类型（字节地址）
- Short和Unsigned Short类型，对应PLC中W宽度类型（字地址）
- Integer和Unsigned Interger类型，对应PLC中的D宽度类型（双字地址）
- Float类型，对应PLC中Real类型
- String(UTF-8)：明确指明是UTF-8的字符串
- String(GBK)：西门子PLC中字符串默认是此类型
- 寄存器地址：范围0-CPU允许的最大范围
- 位地址：仅当数据类型为布尔类型时，可以进行取位操作，位操作范围0-7
| 寄存器类型 | 位操作 | 字节操作 | 描述 |
|---|---|---|---|
| I | √ | √ | 只读 |
| Q | √ | √ | 读/写 |
| M | √ | √ | 读/写 |
| DBn | √ | √ | 读/写 |
Siemens_S71200/1500_Network

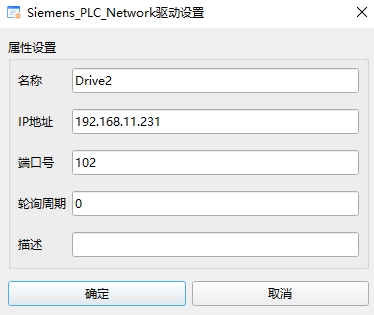

1.1.驱动设置
- IP地址：要采集设备的IP地址
- 端口号：要采集设备的端口号，默认102
- 轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

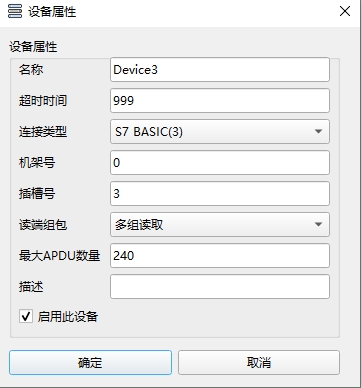

1.2.设备属性设置
- 超时时间：默认999，单位毫秒，如果部分设备响应过慢，可设置为2000
- 连接类型:请选择空闲通道连接即可,S7-200 Smart推荐设置"S7 BASIC(3)"以上的通道
- 机架号：无论是否有扩展机架，也不管有几个扩展机架，CPU所在的机架就是主机架，那么机架号就为0
- 插槽号：这里是指网络模块在机架上的位置，请根据实际现场进行更改（通常第一槽是电源槽位置，第二槽是cpu槽位置，第三槽（建议插通讯模块）
- 读端组包：
- 禁用：不开启任何组包，逐个对采集标签进行读取，通常仅用于调试阶段
- 单组读取：适用于寄存器类型相同，地址不同的标签采集（此方式一次性读取数量最多）
- 多组读取：适用于寄存器种类不同，地址也不同的标签混合采集（此方式一次性读取数量受最大APDU限制）
- 最大APDU数量：此参数仅针对多组读取，通常有240，480，960可选，请根据现场PLC进行合理配置

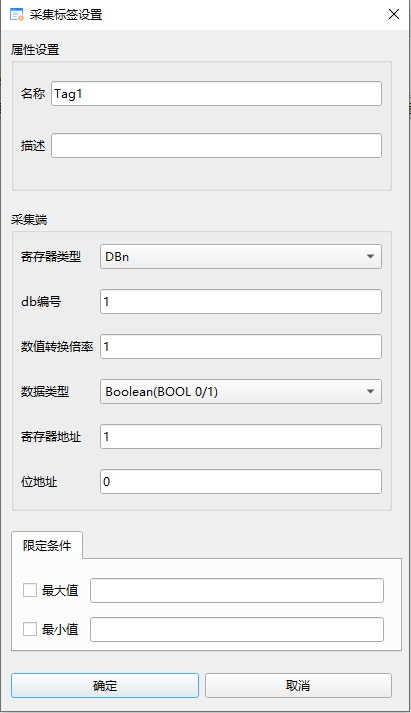

1.3.采集标签配置
- 寄存器类型：支持I、Q、M、DBn寄存器类型
- db编号：仅当寄存器类型为DBn类型需额外设置
- 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
- 数据类型：
- 仅当数据类型为布尔类型时，可以进行取位操作，位操作范围0-7
- char和Unsigned Char类型，对应PLC中B宽度类型（字节地址）
- Short和Unsigned Short类型，对应PLC中W宽度类型（字地址）
- Integer和Unsigned Interger类型，对应PLC中的D宽度类型（双字地址）
- Float类型，对应PLC中Real类型
- String(UTF-8)：明确指明是UTF-8的字符串
- String(GBK)：西门子PLC中字符串默认是此类型
- 寄存器地址：范围0-CPU允许的最大范围
- 位地址：仅当数据类型为布尔类型时，可以进行取位操作，位操作范围0-7
| 寄存器类型 | 位操作 | 字节操作 | 描述 |
|---|---|---|---|
| I | √ | √ | 只读 |
| Q | √ | √ | 读/写 |
| M | √ | √ | 读/写 |
| DBn | √ | √ | 读/写 |
1.4.S71200/1500连接设置
请务必按下面步骤，检测设置，否则可能会导致通讯失败或读取地址不准确

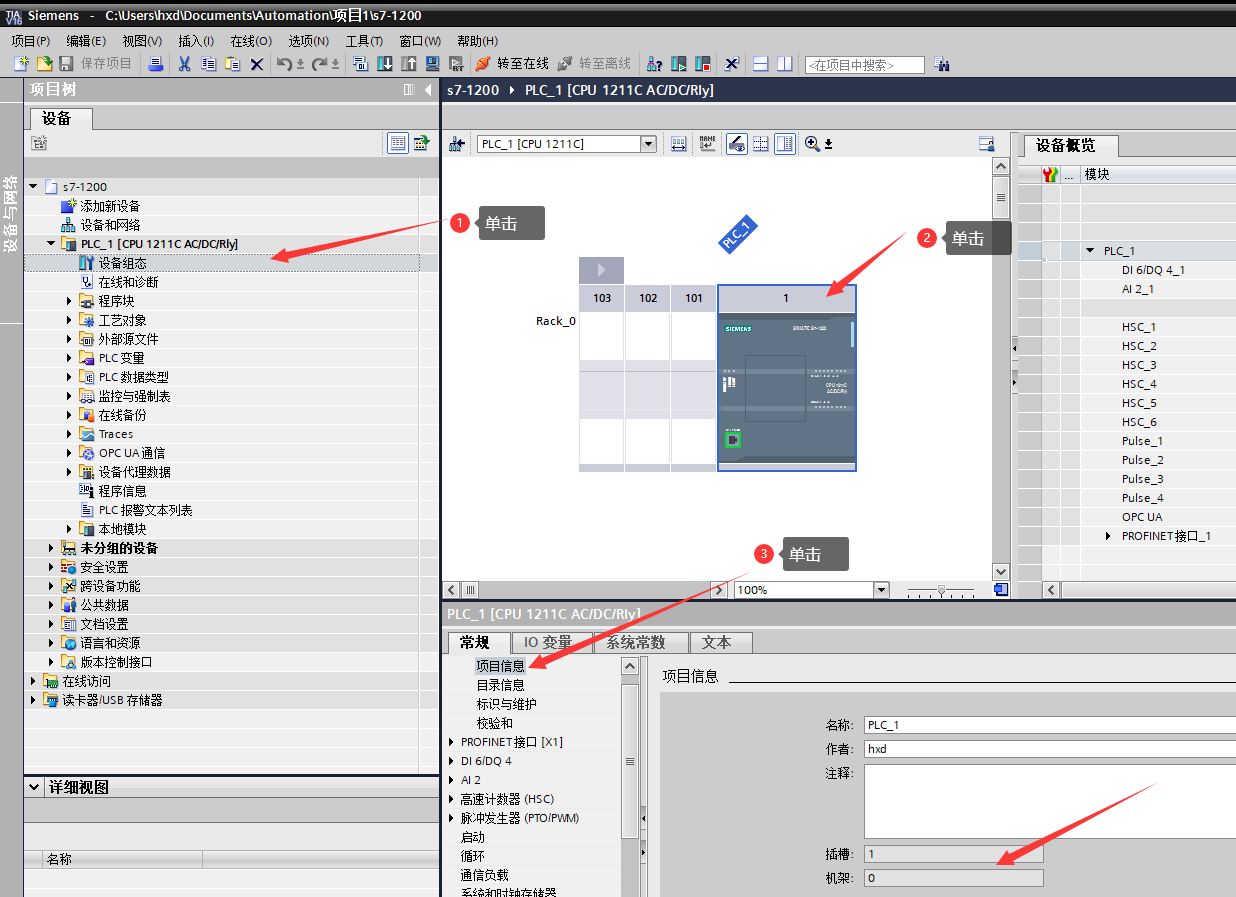

1.查看机架号和插槽号：
2.取消勾选"优化块的访问"

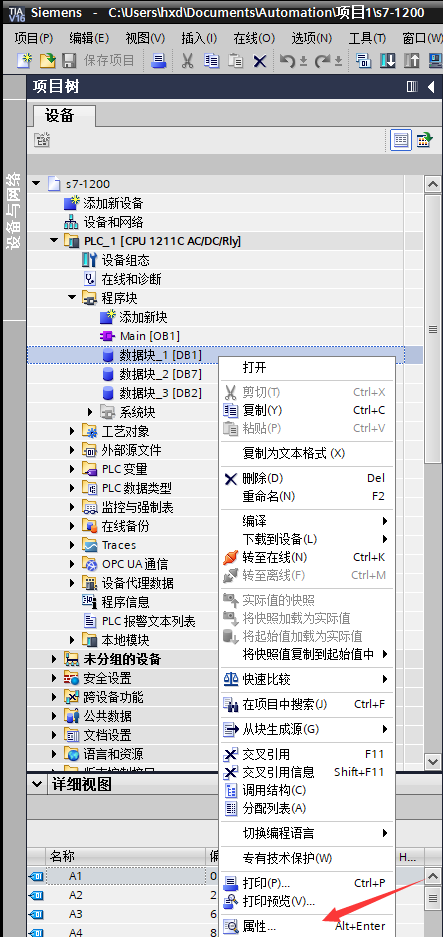

右键单击要使用的 DB 块，右键单击"属性"，如下图所示

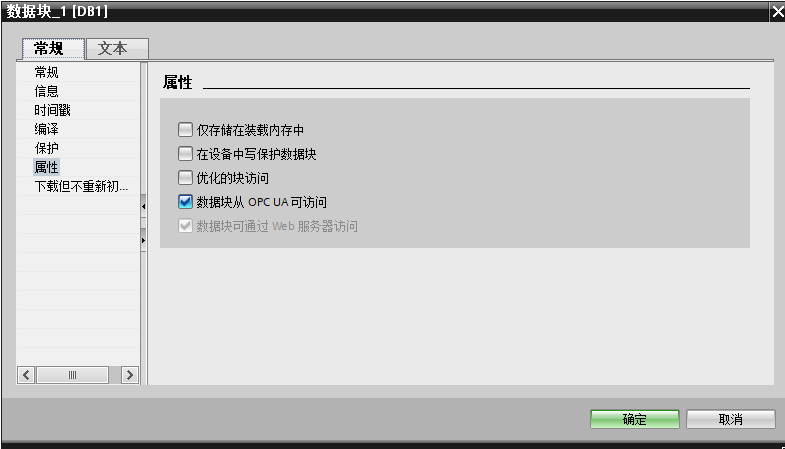

在弹出的会话框中，取消勾选优化的块访问，如下图所示

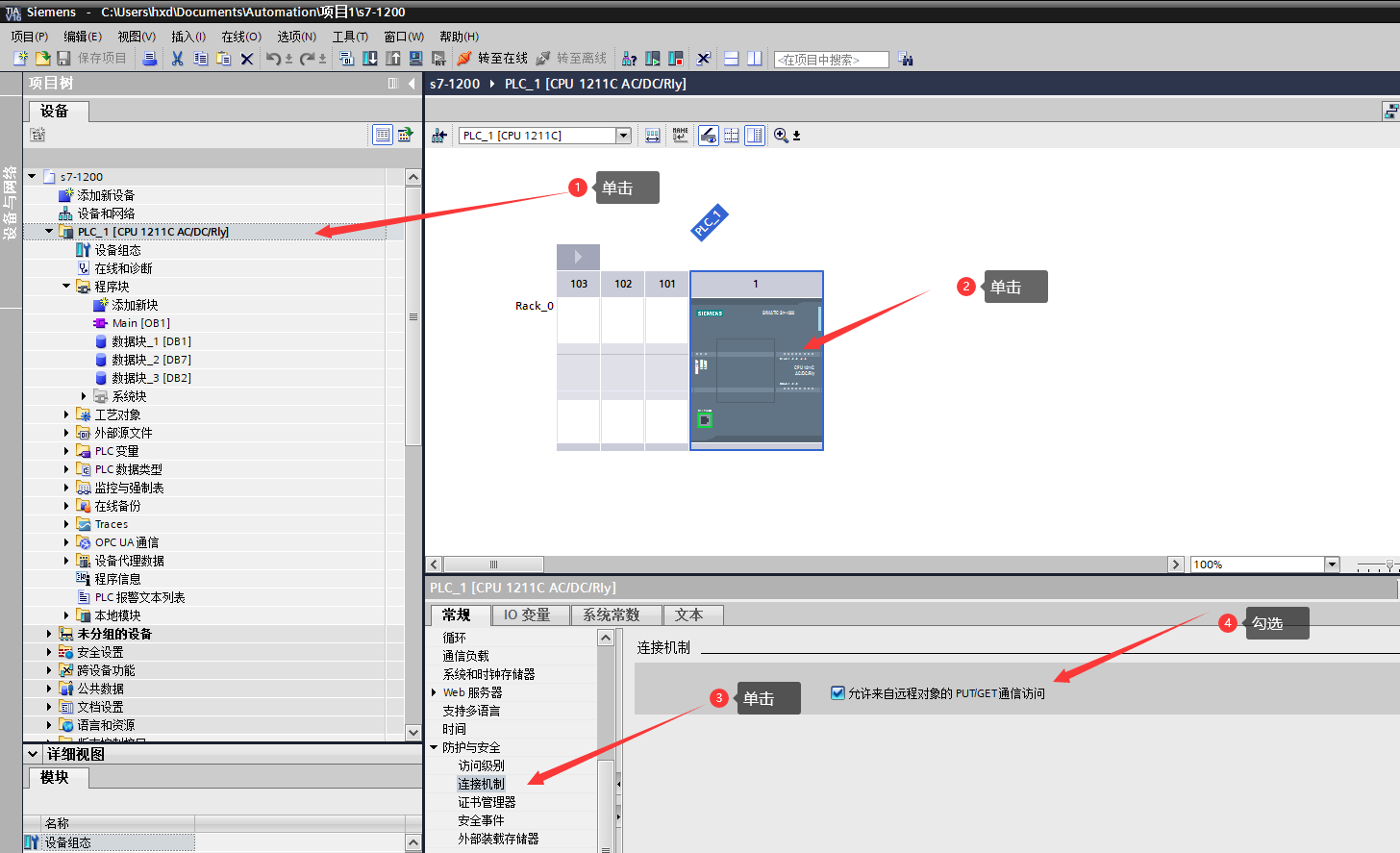

3.连接机制设置

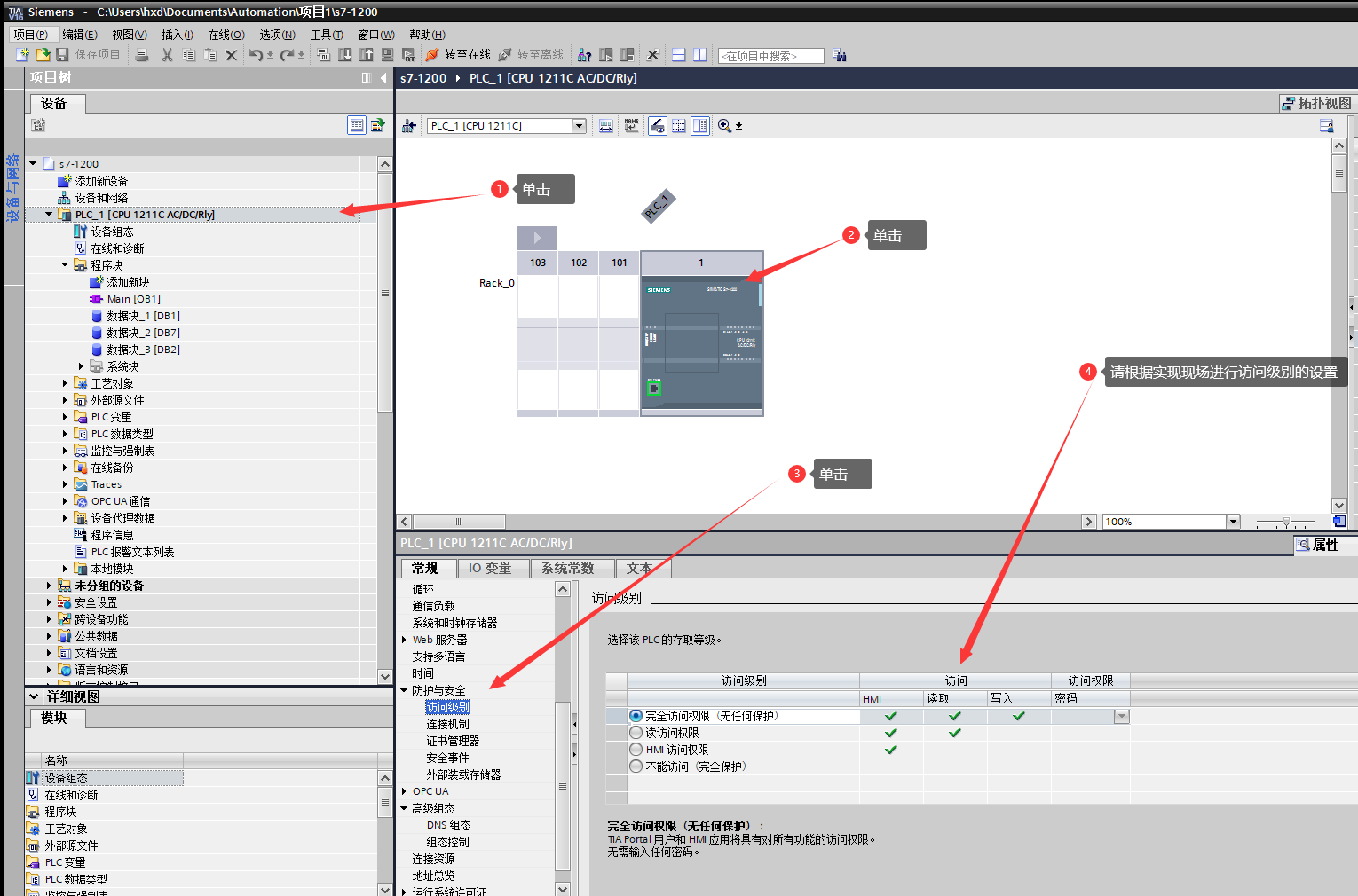

4.访问级别设置
