CJ/T188

此协议适用于读取RS485接口的设备采集，如需 接入M-Bus水表时需要借助M-Bus转RS485转换器与仪表进行通讯

• 支持但不限于以下厂商：
  • 艾美科
  • 京冠
  • 山东智泉
  • 宁波牌水表
  • 兴源仪表
  • 正泰水表
  • 富牛水表
  • 连利
  • 天罡
  • 丹佛斯
  • 爱家
  • 海德瑞
  • 嘉洁能
  • 长沙威盛
  • 长沙威铭
  • 湖南常德牌水表
  • 海林
  • 沈阳佳德

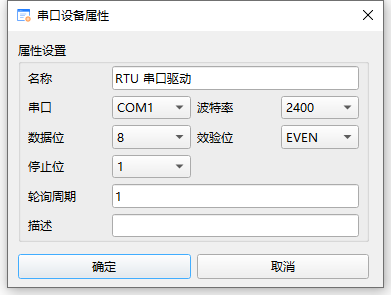

1.1.驱动配置

• 串口号：选择网关连接仪表的 com 口

• 串口参数：与被采集仪表保持一致;采集默认参数为：波特率：2400，8，E，1

  • 校验位：NONE表示无效验，EVEN表示偶效验，ODD表示奇效验

• 轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

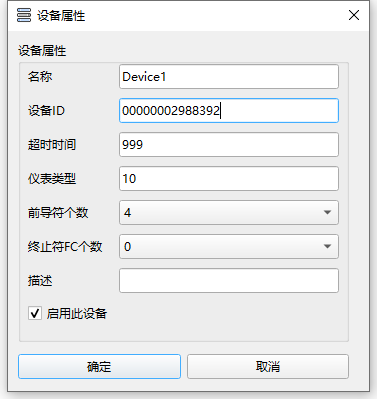

1.2.设备属性设置

仪表类型：

• 设备ID：14位的表盘ID，一般由厂商ID+表盘地址组成，不足14位时，在表盘地址前补0

  • 请预先和仪表供应商确认，部分厂商的表盘ID是由14位表盘组成

• 超时时间：默认999，单位毫秒，如果部分设备响应过慢，可设置为2000

• 前导符FE个数：默认4
• 终止符FC个数：默认0，部分热表可能需P配置终止符数量为4，请与热表厂商核实

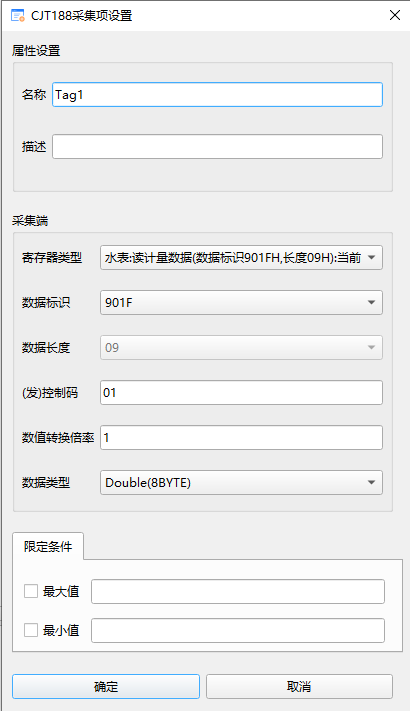

1.3.采集标签配置

• 寄存器类型：主要分为"水表"，"冷热表"，"热表"三类

  • "水表：写阀门"寄存器是只写寄存器，其结果需要通过配置"水表：读计量数据：阀门状态"采集标签得知

• 数据标识项：和寄存器类型相匹配，允许在采集时，颠倒"字节序"，如"901F"变更为"1F90"

• 数据长度：只读参数，供用户核验采集项是否和设备设备相匹配

• (发)控制码：做数据采集时，此控制码默认为01，请勿进行修改;当寄存器类型为"水表：写阀门"时，控制码推荐2A或04

• 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值

• 数据类型：该协议默认存储数据类型为Double(8BYTE)

1.4.补充知识

1.如何填写设备ID

以下仅供参考，具体的方式请参阅设备文档，或咨询设备供应商

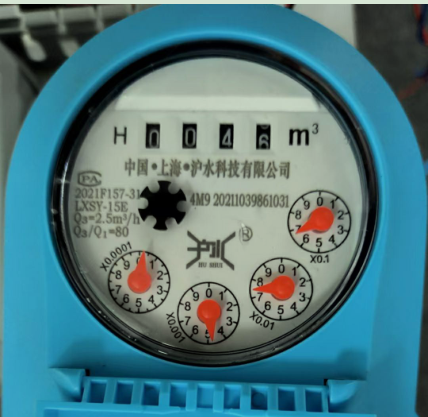

下图设备的设备ID：20211039861031

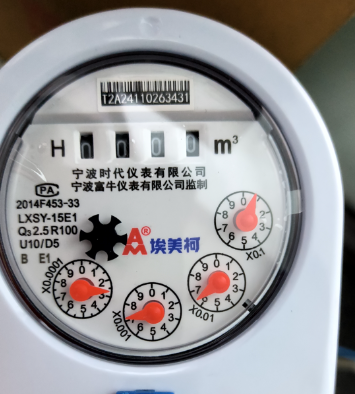

下图设备表地址是后面8位，厂商代码是000000，设备ID：00000010263431

2.默认的通讯参数

传统的MBUS接口的通讯参数是2400，8，E，1

Modbus接口的通讯参数为9600，8，E，1，请勿使用9600，8，N，1通讯，可能会导致通讯失败
