IEC 61850 MMS_Client
此协议适用于读取智能变电站中的IED设备

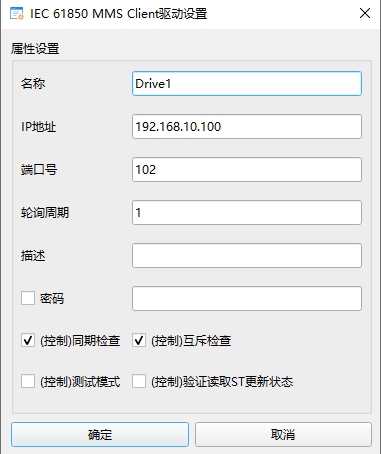

1.1.驱动设置
- IP地址：要采集设备的IP地址
- 端口号：要采集设备的端口号，默认102
- 轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效
- 密码：如果对端开启密码认证，则填入此参数
- (控制)同期检查：此选项仅针对数据类型为"Direct Control"或"Select Control"
- (控制)互斥检查：此选项仅针对数据类型为"Direct Control"或"Select Control"
- (控制)测试模式：此选项仅针对数据类型为"Direct Control"或"Select Control"
- (控制)验证读取ST更新状态：此选项仅针对数据类型为"Direct Control"或"Select Control"

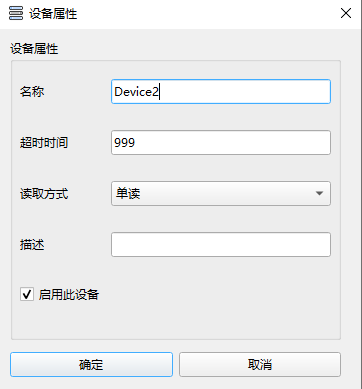

1.2.设备属性设置
- 超时时间：默认999，单位毫秒，如果部分设备响应过慢，可设置为2000
- 读取方式：单读和组包，推荐使用组包

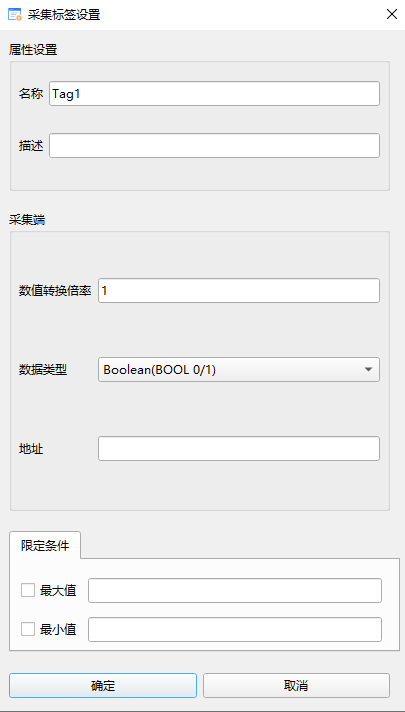

1.3.采集标签配置
- 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
- 数据类型：请根据提供的表格自适应匹配寄存器类型
- 地址：地址格式LDName/LNName$FC$DataObjectName$DataAttrName,如PRS778PROT/TCTR13$CF$ARtg$maxVal$f，允许多层DataObjectName
配置软件中数据类型和实际IEC61850中数据类型的关联：
| （配置软件）数据类型 | 实际匹配的数据类型 |
|---|---|
| Boolean(BOOL 0/1) | BOOLEAN |
| Integer(4BYTE -2147483648~+2147483647) | INTEGER |
| Unsigned Integer(4BYTE 0~4294967295) | UNSIGNED |
| Float(4BYTE) | FLOAT |
| Double(8BYTE) | FLOAT |
| Binary_Time(Unsigned Inter) | BINARY_TIME |
| Binary_Time(String) | BINARY_TIME |
| UTC_Time(Unsigned Inter) | UTC_TIME |
| UTC_Time(String) | UTC_TIME |
| String | VISIBLE_STRING |
| Bit String | BIT_STRING |
| Octet String | OCTET_STRING |
| String UTF-8 | STRING |
| Direct Control(Enhanced Security) | 安全的直接控制 |
| Select Control(Enhanced Security) | 安全的选择控制 |
常见函数约束（FC）参考
| 函数约束 | 说明 |
|---|---|
| ST | 状态信息（遥信） |
| MX | 测量值(模拟值，遥测) |
| CO | 控制（遥控） |
| SP | 设点（遥调） |
| SV | 取代 |
| CF | 配置 |
| DC | 描述 |
| SG | 定值组 |
| SE | 可编辑定值组 |
| EX | 扩展定义 |
| BR | 缓存报告块 |
| RP | 非缓存报告块 |
| LG | 日志 |
| GO | GOOSE控制块 |
| MS | 多路广播采样值控制 |
| US | 点对点广播采样值控制 |
注：不支持对函数约束"GS"的采集，SR，OR，BL为非常用函数约束，此处不进行说明
