IEC104从站

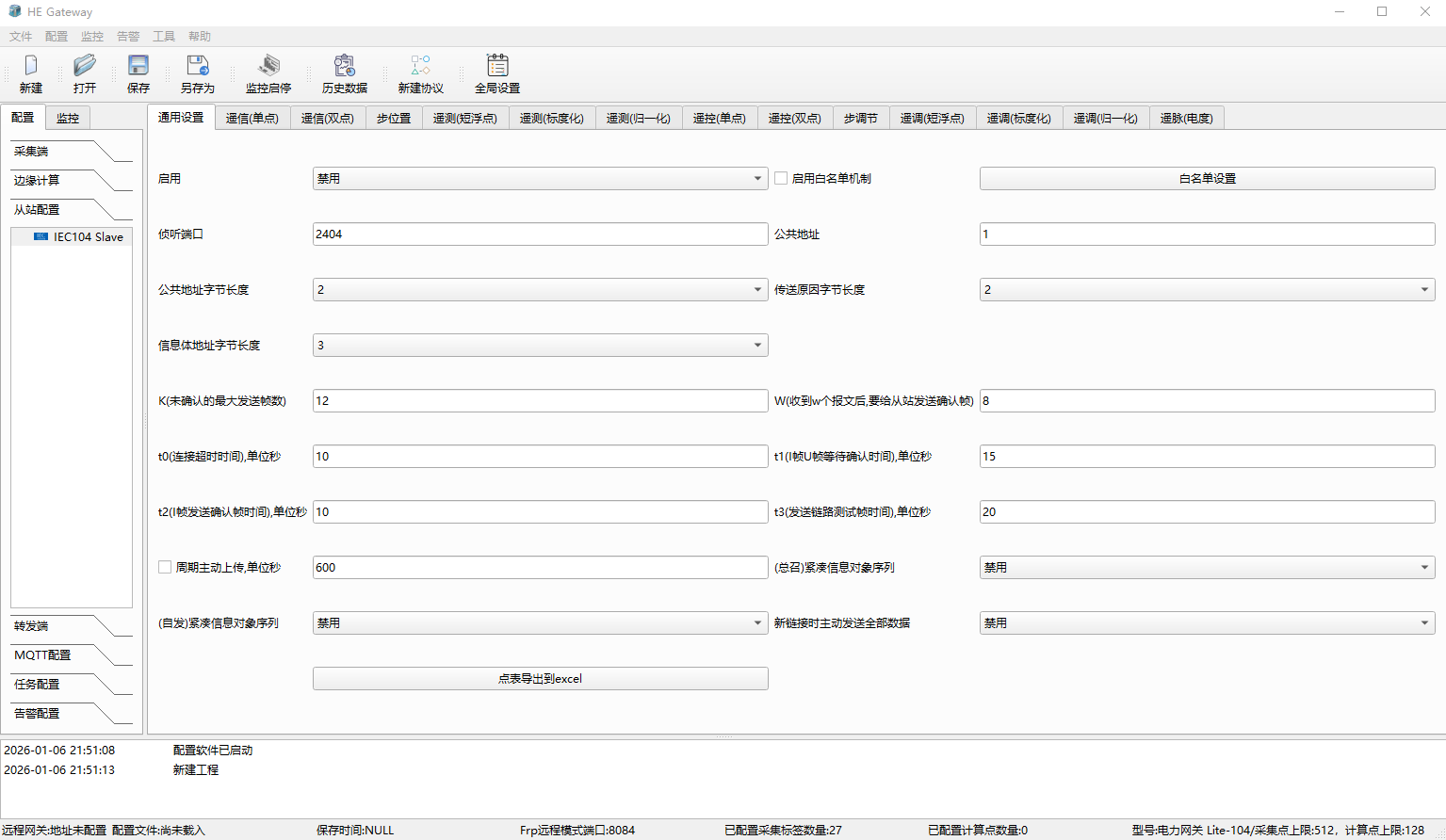

1.从站属性设置
此服务允许将网关作为"IEC104 slave"，用户通过IEC104主站来进行访问
- 启用与否：是否开启此从站
- 启用白名单机制：默认禁用，允许用户配置"连接"、"控制"、"对时"的权限
- 侦听端口：默认2404
- 公共地址：默认1
- 公共地址字节长度：默认2
- 传送原因字节长度：默认2
- 信息体地址字节长度：默认3
- K(未确认的最大发送帧数)：默认12
- W(收到w个报文后,要给从站发送确认帧)：默认8
- t0(连接超时时间)：默认10，单位秒
- t1(I帧U帧等待确认时间)：默认15，单位秒
- t2(I帧发送确认帧时间)：默认20，单位秒
- t3(发送链路测试帧时间)：默认20，单位秒
- 周期主动上传：除响应总召之外，无论数据是否发生变化，从站都将主动上传数据的周期
- (总召)紧凑信息对象序列：默认禁用，仅在对端主站只能解析紧凑报文时打开
- (自发)紧凑信息对象序列：默认禁用，仅在对端主站只能解析紧凑报文时打开
- 点表导出到excel：用户用户将IEC104从站配置的标签，导出到excel中
2.从站标签配置

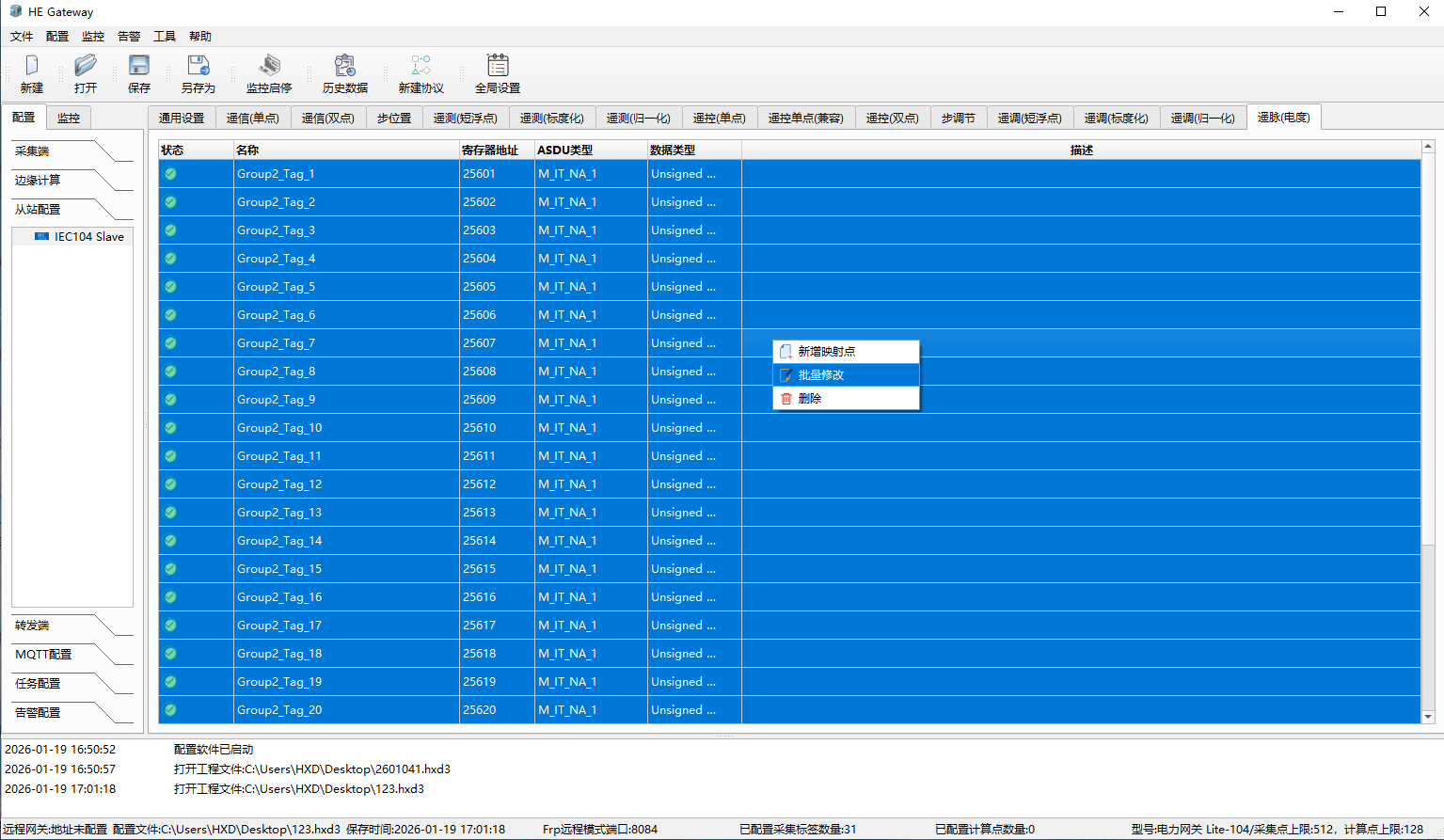

在指定区域，选择导入的标签，右键选择"批量修改"

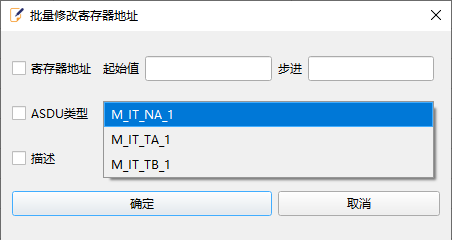

在弹出的界面，进行如下操作：
允许用户进行信息体地址、ASDU、描述的修改
网关允许创建下述寄存器类型，请保持全局地址唯一不重合
| 寄存器类型 | 地址范围(非强制) | 标识 |
|---|---|---|
| 遥信(单点) | 1-16384 | M_SP_NA_1、M_SP_TA_1、M_SP_TB_1 |
| 遥信(双点) | 1-16384 | M_DP_NA_1、M_DP_TA_1、M_DP_TB_1 |
| 遥测(短浮点) | 16385-20480 | M_ME_NC_1、M_ME_TC_1、M_ME_TF_1 |
| 遥测(标度化) | 16385-20480 | M_ME_NB_1、M_ME_TB_1、M_ME_TE_1 |
| 遥测(归一化) | 16385-20480 | M_ME_NA_1、M_ME_TA_1、M_ME_ND_1、M_ME_TD_1 |
| 遥控(单点) | 24577-24832 | C_SC_NA_1、C_SC_TA_1 |
| 遥控单点(兼容) | 24577-24832 | C_SC_NA_1、C_SC_TA_1 |
| 遥控(双点) | 24577-24832 | C_DC_NA_1、C_DC_TA_1 |
| 遥调(短浮点) | 25089-25600 | C_SE_NC_1、C_SE_TC_1 |
| 遥调(标度化) | 25089-25600 | C_SE_NB_1、C_SE_TB_1 |
| 遥调(归一化) | 25089-25600 | C_SE_NA_1、C_SE_TA_1 |
| 遥脉(电度) | 25601-26112 | M_IT_NA_1、M_IT_TA_1、M_IT_TB_1 |
| 步位置 | 26613-26368 | M_ST_NA_1、M_ST_TA_1、M_ST_TB_1 |
| 步调节 | 24577-24832 | C_RC_NA_1、C_RC_TA_1 |
注：遥控单点(兼容)允许一个104地址，映射2个、4个modbus地址，实现二合一、四合一的控制
1.3.遥控单点(兼容)
如无必要，请勿使用此寄存器类型，仅针对遥控行为在modbus中关联超过1个地址时使用

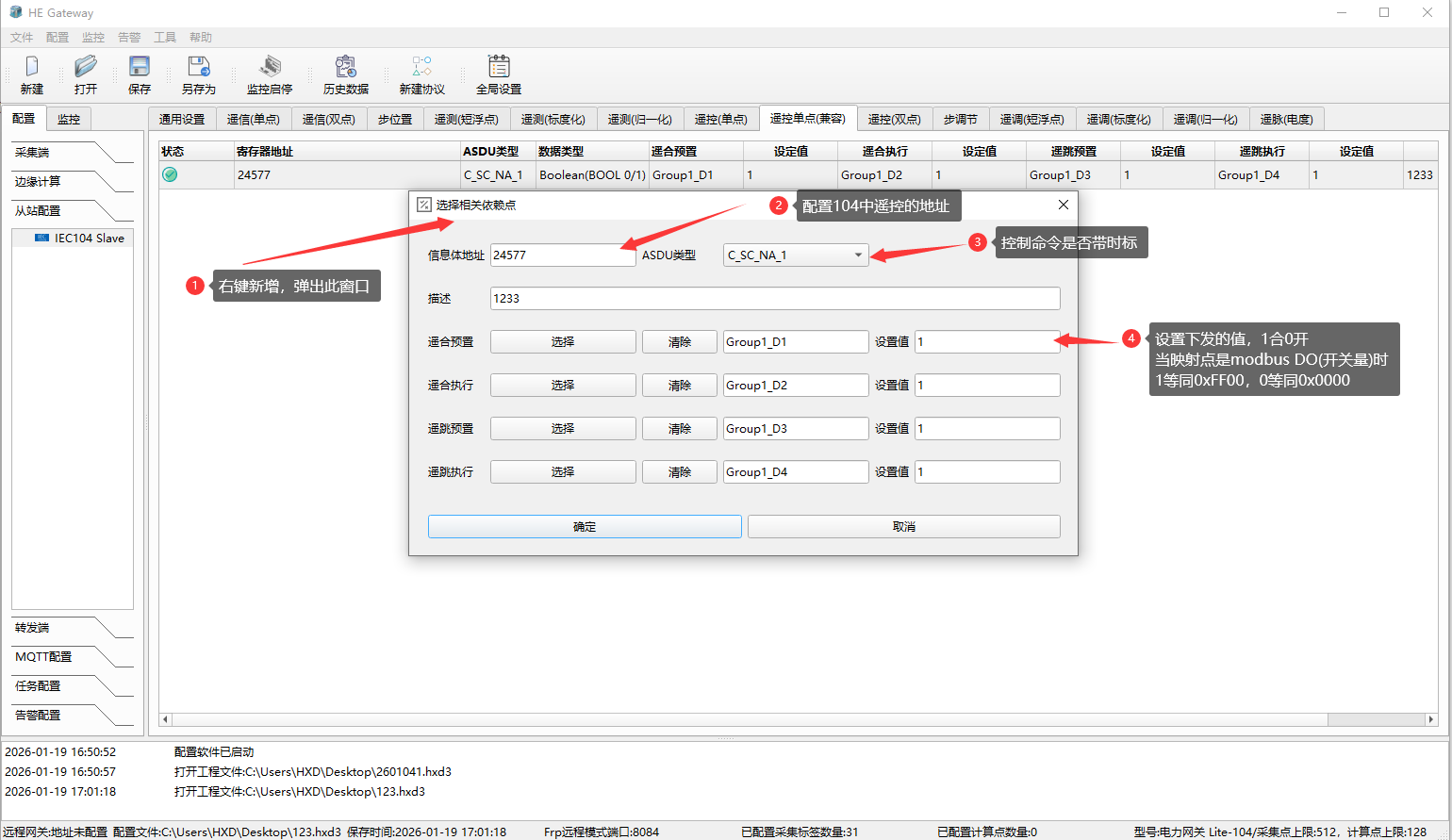

按图下流程进行配置，请注意地址不要重合
1.4.一些补充说明
1.关于从站端的品质描述符：
当采集标签值不可靠时，遥测、遥信的品质描述符中IV字段会置为1，表示无效
2.旧版本配置软件中，配置遥测标度化时显示数据类型为Float类型，在从站中实际为整数类型，用户可以忽略在配置软件中显示不准的问题
3.遥控遥调是否响应选择执行还是直接执行？
网关兼容选择执行、直接执行两种控制方式
