MC QnA-3E(三菱 基恩士 松下)
此协议等同三菱中的SLMP的3E协议
适用于读取支持MC协议的基恩士PLC（KV-8000系列、KV-7000系列、KV-5500系列、KV-5000系列）
适用于读取支持MC协议的松下PLC（FP7系列、FP0H系列、FP-XH系列）
适用于三菱FX5U，三菱L系列的PLC读取、三菱Q系列PLC的读取：如Q02H，Q03UDE，Q04UDEH，Q06UDEH，Q10UDEH，Q13UDEH，Q20UDEH，Q26UDEH，Q02UD，QD75等
1.1.驱动设置
- IP地址：要采集PLC的IP地址
- 端口号：要采集PLC的端口号，默认6000
- 轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效
1.2.设备属性设置
- PLC编号：此协议中该值默认为255，如无必要请勿修改
- 超时时间：默认3000，单位毫秒，如果采集标签数量较少，可以调整为999
- 位软元件组包上限：默认值256
- 字软元件组包上限：默认值32，在此协议中该值不推荐超过128，调整此限制时请自行调整对应的超时时间
- 组包：推荐开启组包
1.3.采集标签配置
- 寄存器类型：请参考下表
- 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
- 数据类型：
- 位类型寄存器数据类型固定为Boolean
- 字寄存器类型数据类型可配置"Short/Unsigned Short"，"Integer/Unsigned Inter"，"Float/Double"，"Long/Unsigned Long"
- 寄存器地址：
- 寄存器地址：范围皆为0-CPU允许的最大范围
- X/Y/B/W/SB/SW/DX/DY/ZR寄存器类型地址为十六进制，其余皆为十进制
| 寄存器类型 | 地址进制 | 位/字类型 | 描述 |
|---|---|---|---|
| SM(特殊寄存器) | 十进制 | 位 | 读/写 |
| SD(特殊寄存器) | 十进制 | 位 | 读/写 |
| X(输入) | 十六进制 | 位 | 只读 |
| Y(输出) | 十六进制 | 位 | 读/写 |
| M(内部继电器) | 十进制 | 位 | 读/写 |
| L(锁存寄存器) | 十进制 | 位 | 读/写 |
| F(报警器) | 十进制 | 位 | 读/写 |
| V(边沿继电器) | 十进制 | 位 | 读/写 |
| B(链接继电器) | 十六进制 | 位 | 读/写 |
| D(数据寄存器) | 十进制 | 字节 | 读/写 |
| W(链接寄存器) | 十六进制 | 字节 | 读/写 |
| TS(定时器触点) | 十进制 | 位 | 只读 |
| TC(定时器输出) | 十进制 | 位 | 读/写 |
| TN(定时器当前值) | 十进制 | 字节 | 读/写 |
| SS(累计定时器触点) | 十进制 | 位 | 只读 |
| SC(累计定时器输出) | 十进制 | 位 | 读/写 |
| SN(累计定时器当前值) | 十进制 | 字节 | 读/写 |
| CS(计数器触点) | 十进制 | 位 | 只读 |
| CC(计数器输出) | 十进制 | 位 | 读/写 |
| CN(计数器当前值) | 十进制 | 字节 | 读/写 |
| SB(链接特殊继电器) | 十六进制 | 位 | 读/写 |
| SW(链接特殊寄存器) | 十六进制 | 字节 | 读/写 |
| S(步进继电器) | 十进制 | 位 | 读/写 |
| DX(直流输出继电器) | 十六进制 | 位 | 读/写 |
| DY(直流输出) | 十六进制 | 位 | 读/写 |
| Z(变址寄存器) | 十进制 | 字节 | 读/写 |
| R(文件寄存器) | 十进制 | 字节 | 读/写 |
| ZR(文件寄存器) | 十六进制 | 字节 | 读/写 |
1.4.三菱FX5U启用MC QNA-3E通讯
步骤1：通过参数→模块参数→以太网端口打开如下窗口，并点击"详细设置"
步骤2：在弹出下图窗口中，选择"SLMP连接设备"，拖拽到下方空白处，设置IP和端口
步骤3：将修改上传至PLC处即可
菜单栏→在线→写入至可编程控制器
在弹出的窗口中，勾选"模块参数"，点击执行（进行上传)
1.5.三菱Q系列启用MC QNA-3E通讯

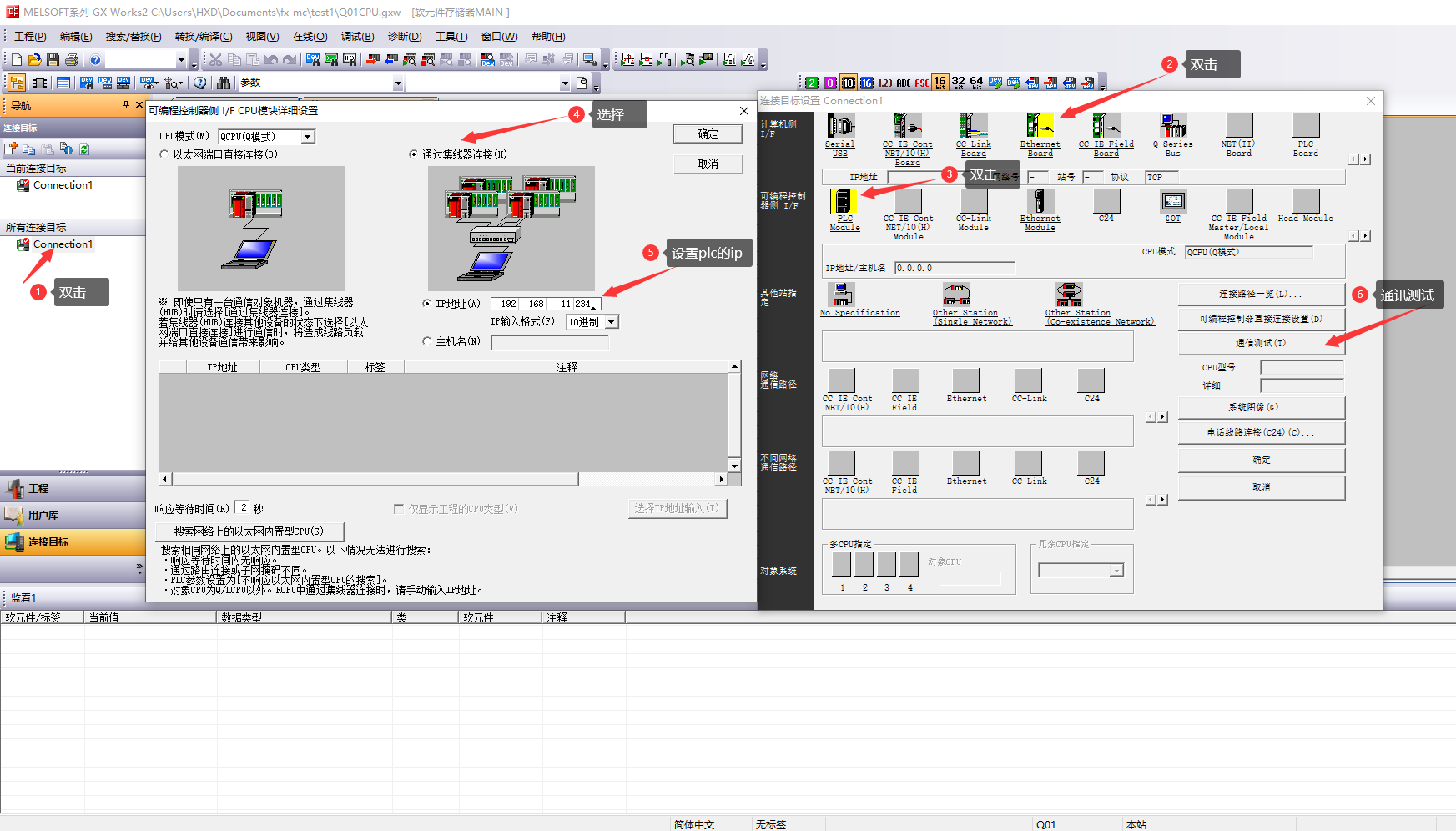

步骤1：通过网口连接Q系列PLC：

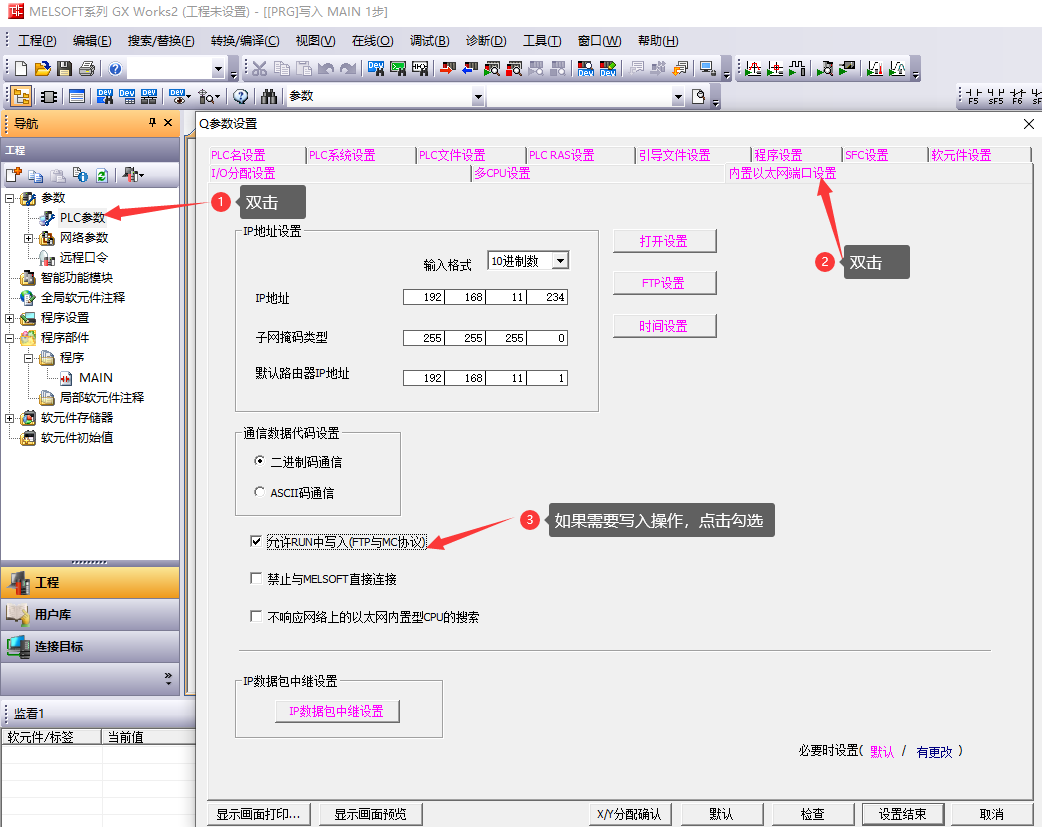

步骤2：设置启用MC协议

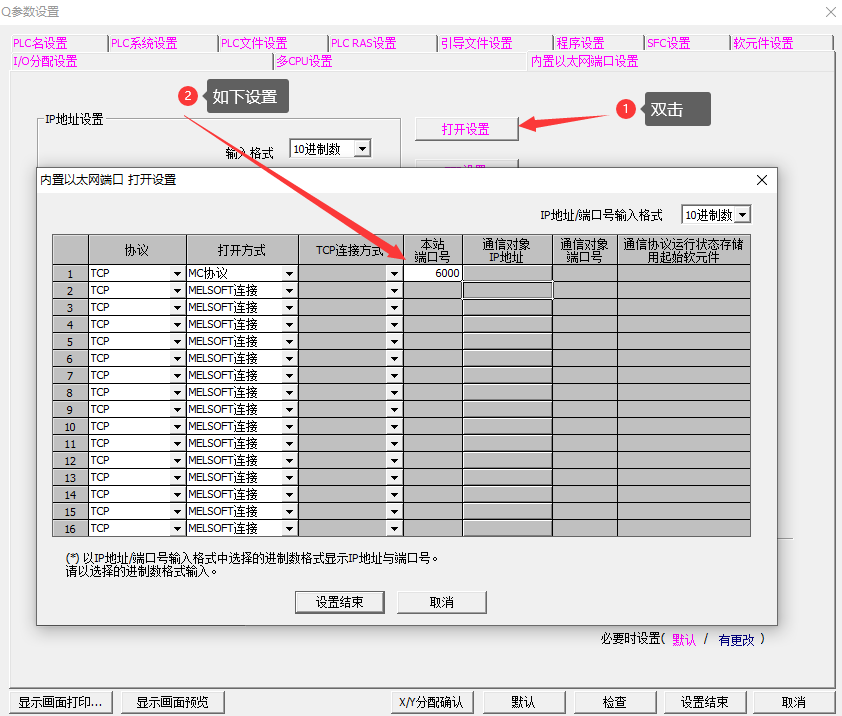

继续在此窗口，点击"打开设置"，弹窗下面窗口，并进行设置（端口和网关配置一致即可），设置完成下载断电重启PLC参数生效
1.6.三菱QJ71E71-100模块启用MC QNA-3E通讯

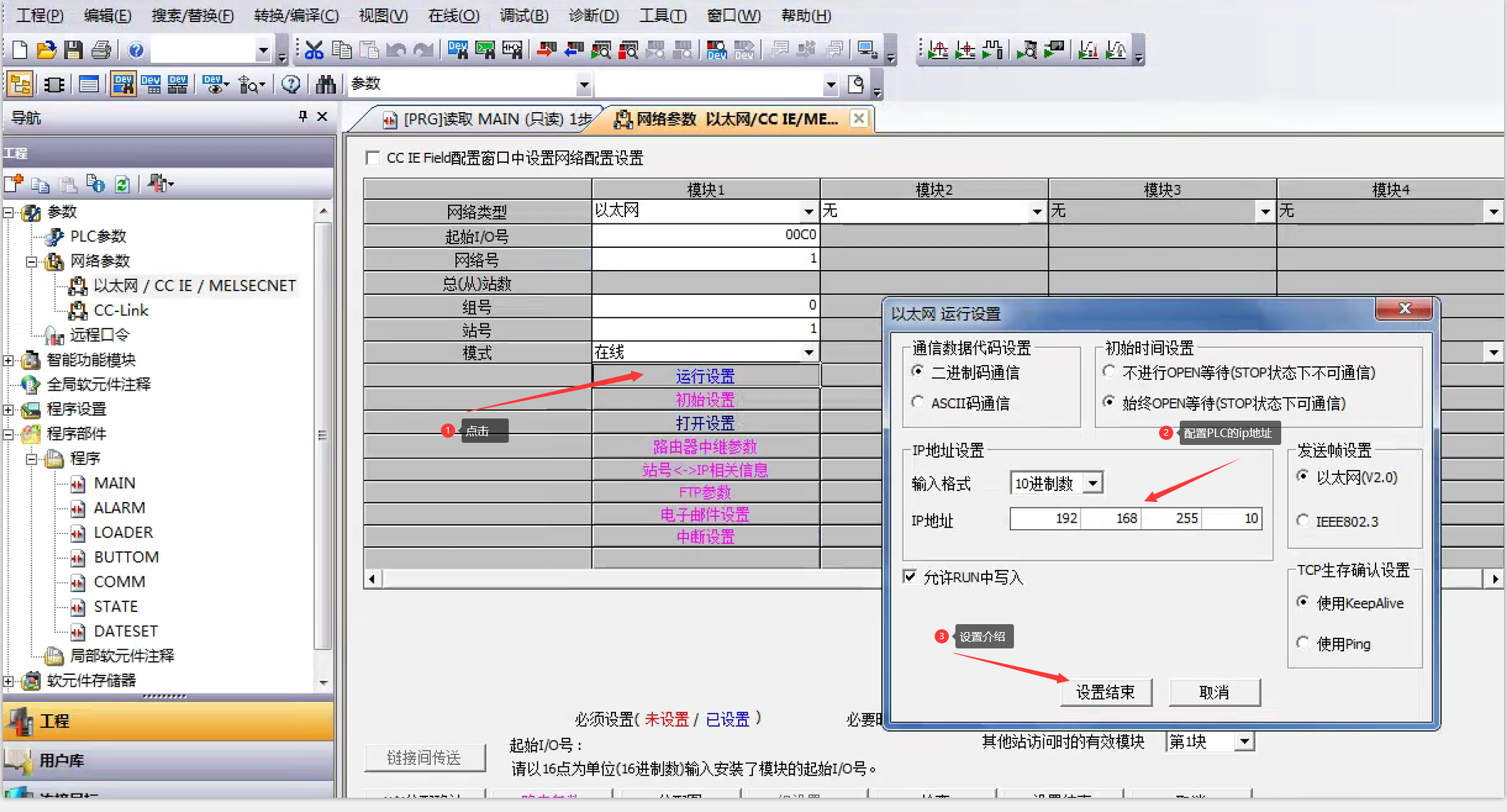

参数→网络参数→以太网

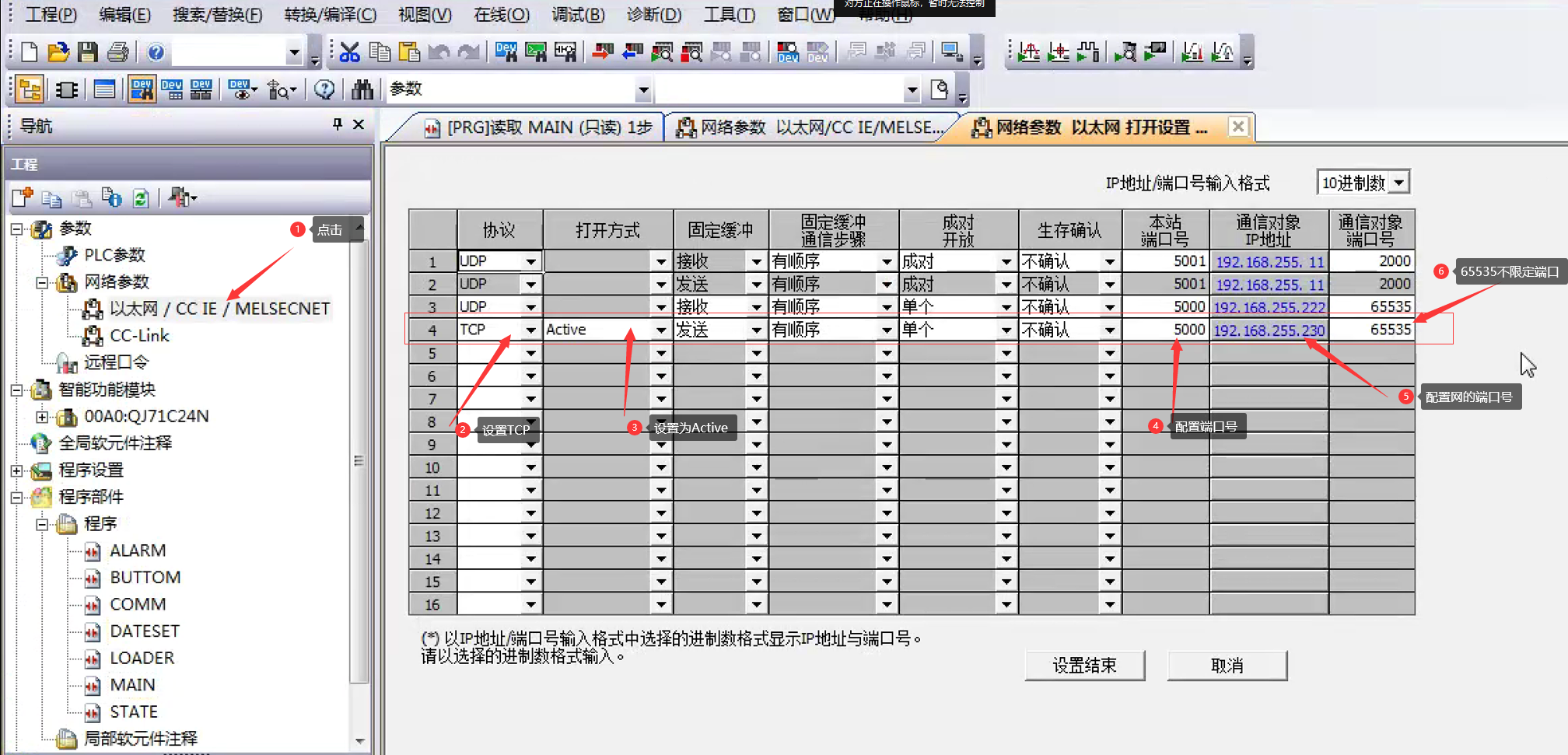

以及下述界面的设置
