Siemens_S7200_Smart_Network

1.1.驱动设置

• IP地址：要采集设备的IP地址
• 端口号：要采集设备的端口号，默认102
• 轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

1.2.设备属性设置

• 超时时间：默认999，单位毫秒，如果部分设备响应过慢，可设置为2000
• 连接类型:请选择空闲通道连接即可,S7-200 Smart推荐设置"S7 BASIC(3)"以上的通道
• 读端组包：
  • 禁用：不开启任何组包，逐个对采集标签进行读取，通常仅用于调试阶段
  • 单组读取：适用于寄存器类型相同，地址不同的标签采集（此方式一次性读取数量最多）
  • 多组读取：适用于寄存器种类不同，地址也不同的标签混合采集（此方式一次性读取数量受最大APDU限制）
• 最大APDU数量：此参数仅针对多组读取，通常有240，480，960可选，请根据现场PLC进行合理配置

1.3.采集标签配置

• 寄存器类型：支持I、Q、M、V寄存器类型
• 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
• 数据类型：
  • 仅当数据类型为布尔类型时，可以进行取位操作，位操作范围0-7
  • char和Unsigned Char类型，对应PLC中B宽度类型（字节地址）
  • Short和Unsigned Short类型，对应PLC中W宽度类型（字地址）
  • Integer和Unsigned Interger类型，对应PLC中的D宽度类型（双字地址）
  • Float类型，对应PLC中Real类型
  • String(UTF-8)：明确指明是UTF-8的字符串
  • String(GBK)：西门子PLC中字符串默认是此类型
• 寄存器地址：范围0-CPU允许的最大范围
• 位地址：仅当数据类型为布尔类型时，可以进行取位操作，位操作范围0-7

1.4关于西门子S7200 Smart中的官方数据类型说明

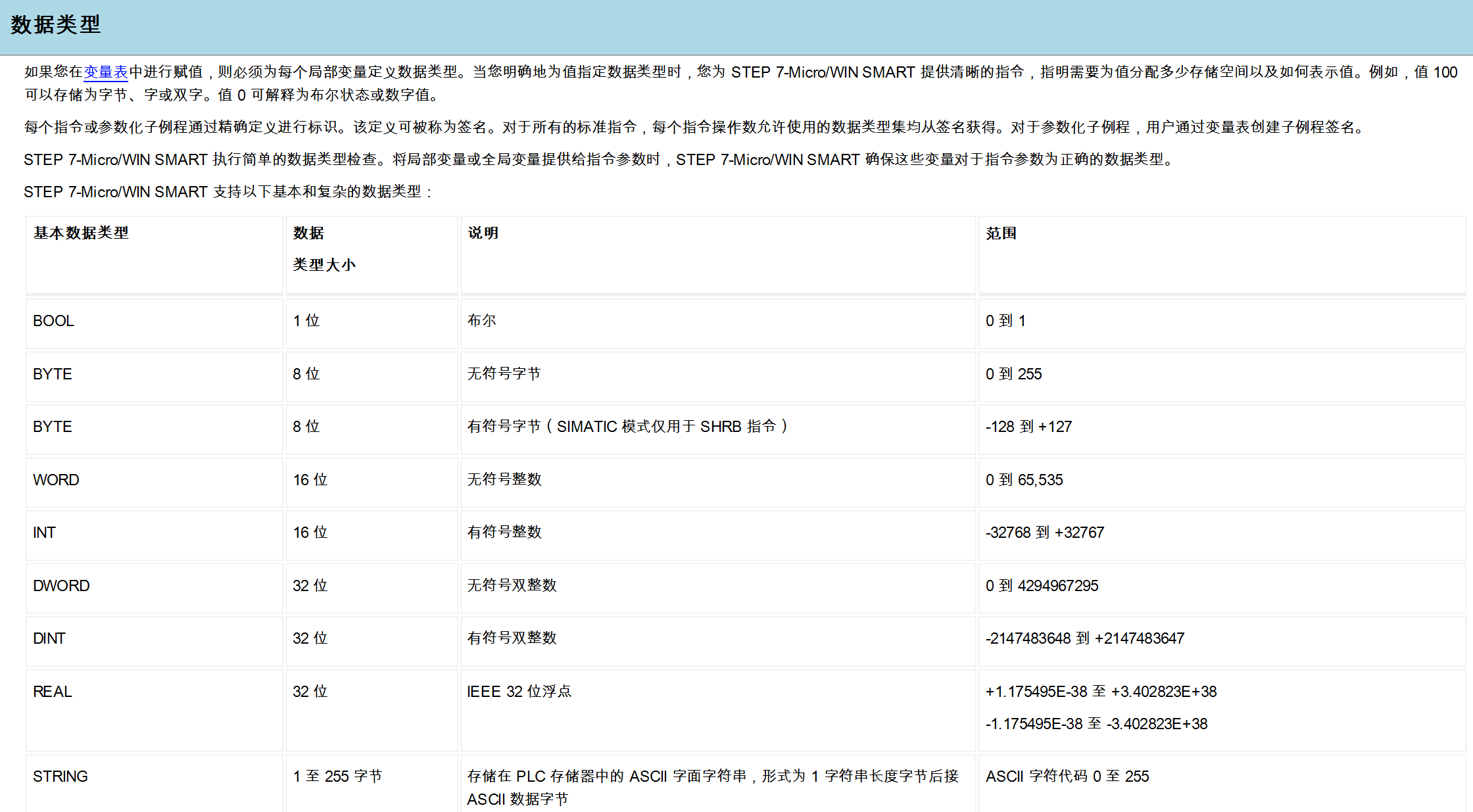

1.基础数据类型

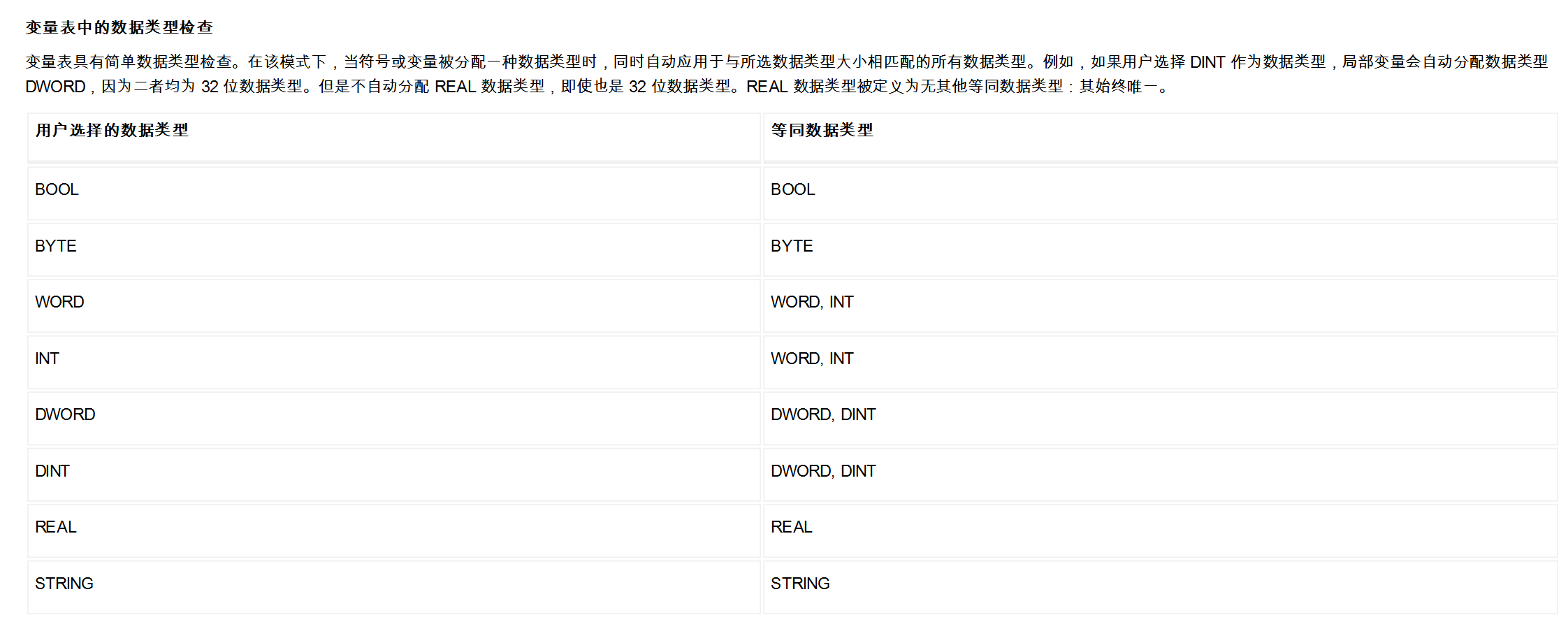

2.变量表中的数据类型检查

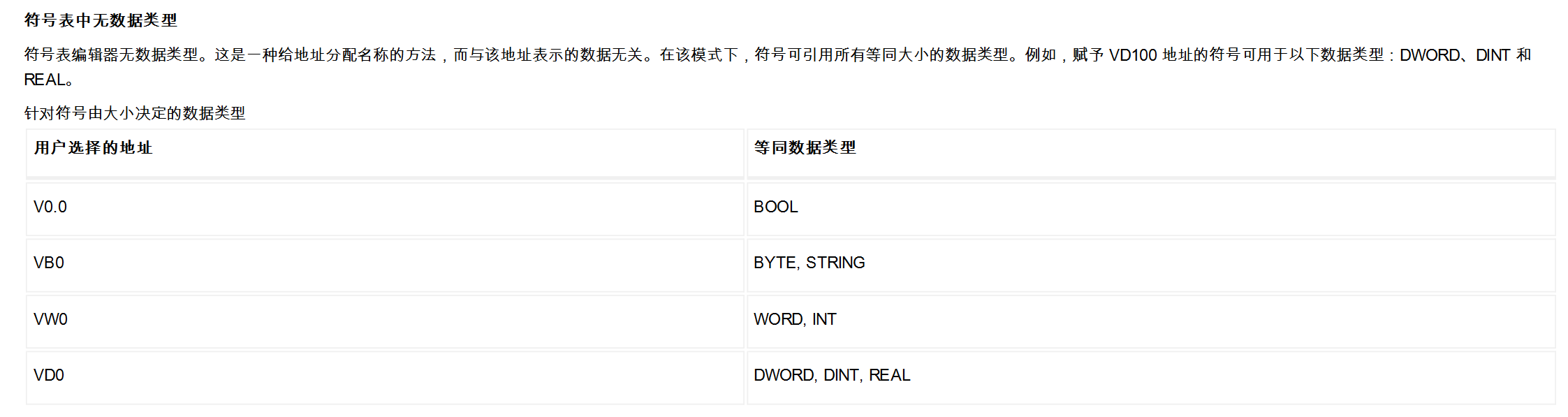

3.符号表中的无数据类型
