MC QnA-3C
此协议为三菱串口协议（格式4），适用于三菱FX5系列、RJ71C24系列、LJ71C24系列、QJ71C24系列等PLC

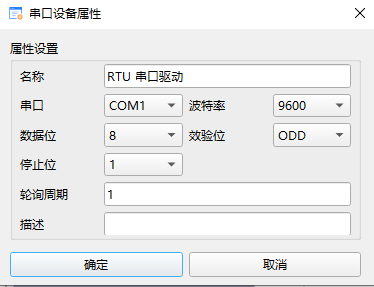

1.1.驱动设置
- 串口号：选择网关连接仪表的 com 口；（接线时请接232接口，详见1.4FX3U编程口接线章节中内容）
串口参数：与被采集仪表保持一致;采集默认参数为：波特率：9600，8，O，1
- 校验位：NONE表示无效验，EVEN表示偶效验，ODD表示奇效验
轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

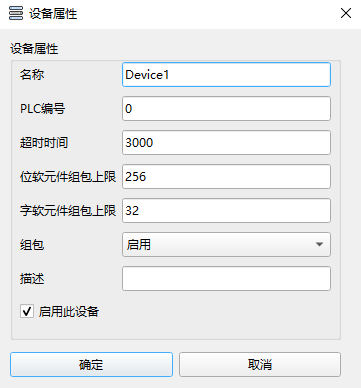

1.2.设备属性设置
- PLC编号：此协议中该值默认为0
- 超时时间：默认3000，单位毫秒，如果采集标签数量较少，可以调整为999
- 位软元件组包上限：默认值256
- 字软元件组包上限：默认值32，在此协议中该值不推荐超过128，调整此限制时请自行调整对应的超时时间
- 组包：推荐开启组包
1.3.采集标签配置
- 寄存器类型：请参考下表
- 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
- 数据类型：
- 位类型寄存器数据类型固定为Boolean
- 字寄存器类型数据类型可配置"Short/Unsigned Short"，"Integer/Unsigned Inter"，"Float/Double"，"Long/Unsigned Long"
- 寄存器地址：
- 寄存器地址：范围皆为0-CPU允许的最大范围
- X/Y/B/W/SB/SW/DX/DY/ZR寄存器类型地址为十六进制，其余皆为十进制
| 寄存器类型 | 地址进制 | 位/字类型 | 描述 |
|---|---|---|---|
| SM(特殊寄存器) | 十进制 | 位 | 读/写 |
| SD(特殊寄存器) | 十进制 | 位 | 读/写 |
| X(输入) | 十六进制 | 位 | 只读 |
| Y(输出) | 十六进制 | 位 | 读/写 |
| M(内部继电器) | 十进制 | 位 | 读/写 |
| L(锁存寄存器) | 十进制 | 位 | 读/写 |
| F(报警器) | 十进制 | 位 | 读/写 |
| V(边沿继电器) | 十进制 | 位 | 读/写 |
| B(链接继电器) | 十六进制 | 位 | 读/写 |
| D(数据寄存器) | 十进制 | 字节 | 读/写 |
| W(链接寄存器) | 十六进制 | 字节 | 读/写 |
| TS(定时器触点) | 十进制 | 位 | 只读 |
| TC(定时器输出) | 十进制 | 位 | 读/写 |
| TN(定时器当前值) | 十进制 | 字节 | 读/写 |
| SS(累计定时器触点) | 十进制 | 位 | 只读 |
| SC(累计定时器输出) | 十进制 | 位 | 读/写 |
| SN(累计定时器当前值) | 十进制 | 字节 | 读/写 |
| CS(计数器触点) | 十进制 | 位 | 只读 |
| CC(计数器输出) | 十进制 | 位 | 读/写 |
| CN(计数器当前值) | 十进制 | 字节 | 读/写 |
| SB(链接特殊继电器) | 十六进制 | 位 | 读/写 |
| SW(链接特殊寄存器) | 十六进制 | 字节 | 读/写 |
| S(步进继电器) | 十进制 | 位 | 读/写 |
| DX(直流输出继电器) | 十六进制 | 位 | 读/写 |
| DY(直流输出) | 十六进制 | 位 | 读/写 |
| Z(变址寄存器) | 十进制 | 字节 | 读/写 |
| R(文件寄存器) | 十进制 | 字节 | 读/写 |
| ZR(文件寄存器) | 十六进制 | 字节 | 读/写 |
1.4.三菱Q系列启用串口通讯

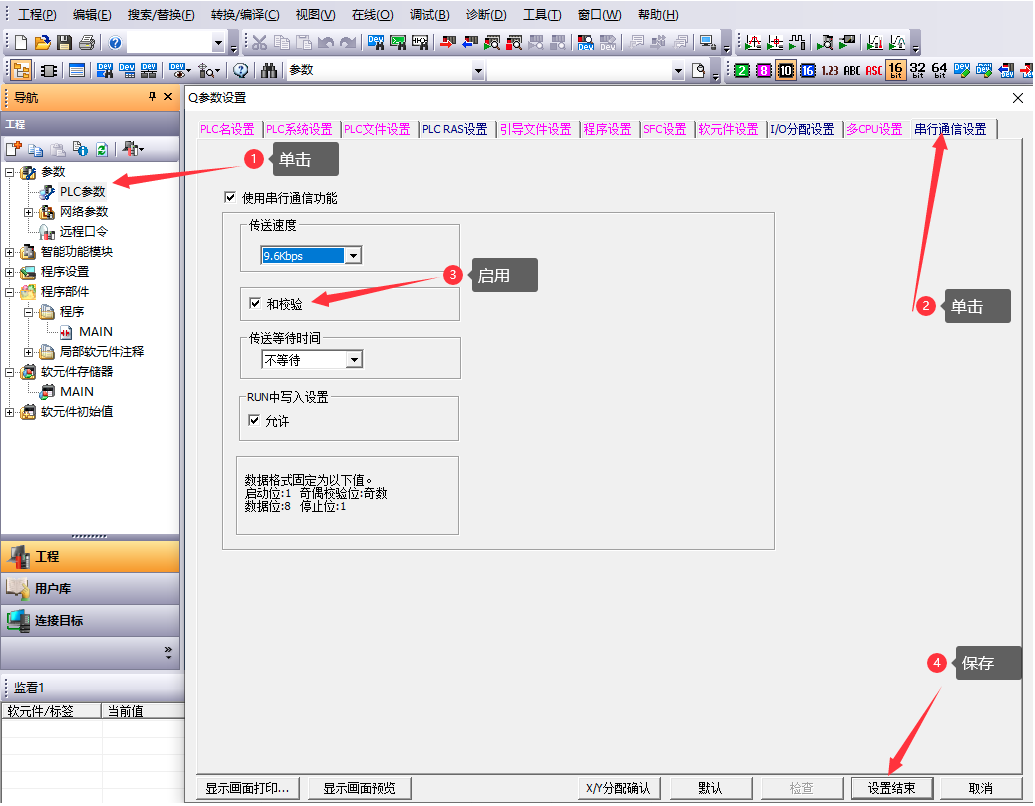

步骤：通过参数→PLC参数打开如下窗口，并点击"串行通信设置"，设置完成断电重启PLC参数生效（PLC帧类型3C、4C自适应）
