IEC61850从站

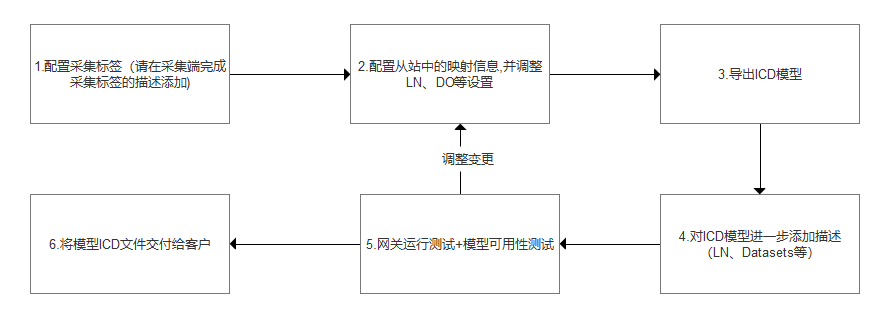

1.基础配置流程：

3_3_0_从站配置流程

2.从站属性设置

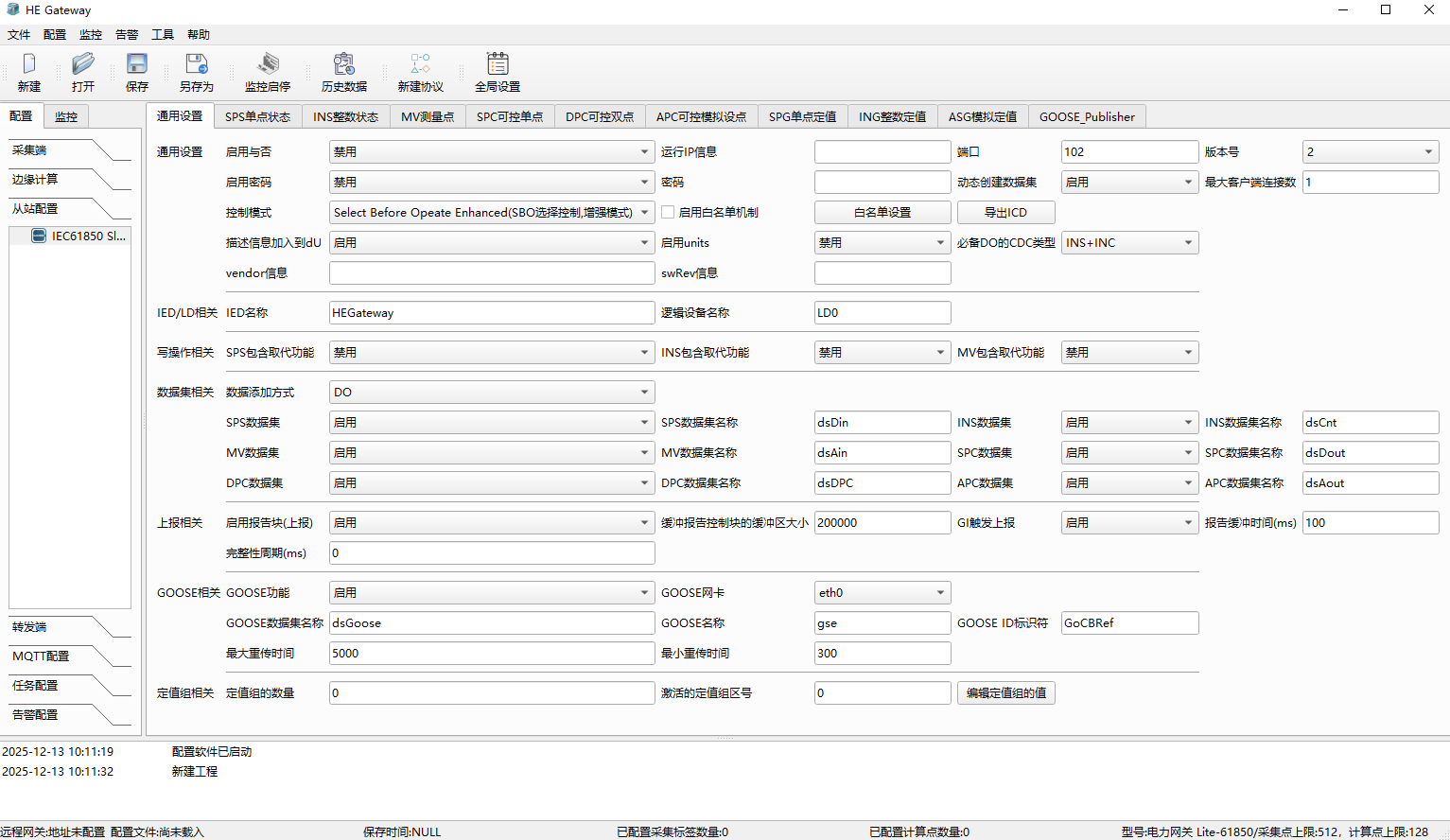

3_3_1_从站设置

此服务允许将网关作为"IEC6185 slave"，用户通过IEC61850主站来进行访问：支持MMS、GOOSE访问

  • 通用设置：
    • 启用与否：是否开启此从站
    • 运行IP信息：网关的运行IP，生成ICD模型所需
    • 端口：默认102
    • 版本号：默认2
    • 启用密码：默认禁用
    • 动态创建数据集：默认启用
    • 最大客户端连接数：默认1，最大8
    • 控制模式：默认SBO，增强的选择控制
    • 启用白名单机制：默认禁用，允许用户配置"连接"、"控制"、"写服务"、"定时"的权限
    • 导出ICD：用户在配置好从站点表后，以及各项设置后，点击此按钮导出网关的ICD模型
  • IED/LD相关：
    • IED名称：可自行设置
    • 逻辑设备名称：可自行设置
  • 写操作相关：
    • SPS包含取代功能：SPS是否包含SV函数约束，用户可以通过调用写服务对从站映射的标签进行写操作
    • INS包含取代功能：INS是否包含SV函数约束，用户可以通过调用写服务对从站映射的标签进行写操作
    • MV包含取代功能：MV是否包含SV函数约束，用户可以通过调用写服务对从站映射的标签进行写操作
  • 数据集相关：
    • 数据添加方式：数据成员是整个DO加入到数据集中，还是部分关键DA加入到数据集中
    • XXX数据集：是否将XXX寄存器类型加入到数据集中
    • XXX数据集名称：设置XXX数据集的起始名称
  • 上报相关：
    • 启用上报：默认启用
    • 缓冲报告块的缓冲区的大小：默认200000，单位字节
    • GI触发上报：总召是否触发缓冲上报
    • 缓冲报告时间：默认100ms
    • 完整性周期：默认0ms表示禁用，如需设置，可设置为5000ms
  • GOOSE相关：
    • GOOSE功能：默认启用
    • GOOSE网卡：选择GOOSE绑定的网口，单网口网关请选择eth0
    • GOOSE数据集的名称：GOOSE数据集的起始名称
    • GOOSE名称：可自行设置
    • GOOSE ID标识符：可自行设置
    • 最大重传时间：默认5000，单位ms
    • 最小重传时间：默认300，单位ms
  • 定值组相关：
    • 定值组数量：0表示禁用，至多允许开发16个定值组区间
    • 激活的定值区区号：请不要超出启用的定值组范围，如果超过，将默认启用1号定值组区间

注：当前版本104从站中无带时标的寄存器类型，所以从站不响应"对时"功能

3.从站标签配置

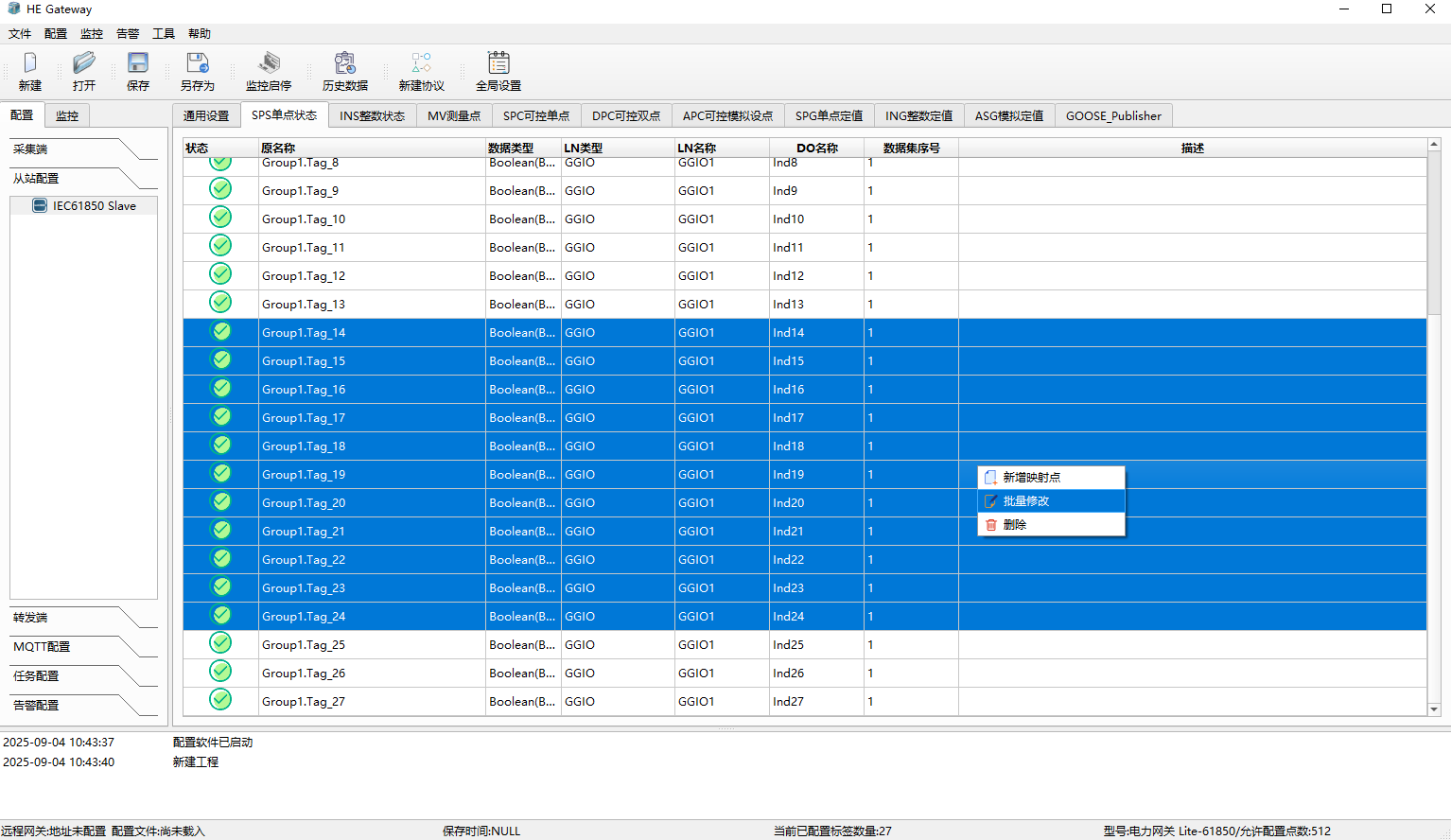

在指定区域，选择导入的标签，右键选择"批量修改"

3_3_2_右键批量修改

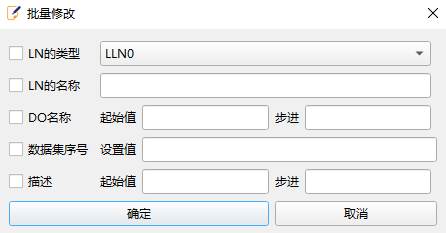

在弹出的界面，进行如下操作

3_3_3_从站批量修改

修改下述信息：

  • LN的类型：默认选择GGIO

  • LN名称：请和LN的类型相匹配，选择对LN进行加"前缀/后缀"的方式对LN进行命名，命名规则

    • 基于LN的类型，添加前缀和后缀
    • 前缀允许：大小写英文字母/数字/符号
    • 后缀允许：数字/符号，请勿在后缀中出现"大小写英文字母"
    • 正确示例：以MMXN类型为例：MMCMMXN47、MMXN45、MMC_MMXN47

  • DO名称：请按照标准约定进行命名，请参考网关默认生成的DO名称

  • 数据集序号：如果启用了数据集，允许将不同的数据，加入不同的数据集中
    • 如果设置为0，则表明此DO不加入数据集中

4.对模型添加描述

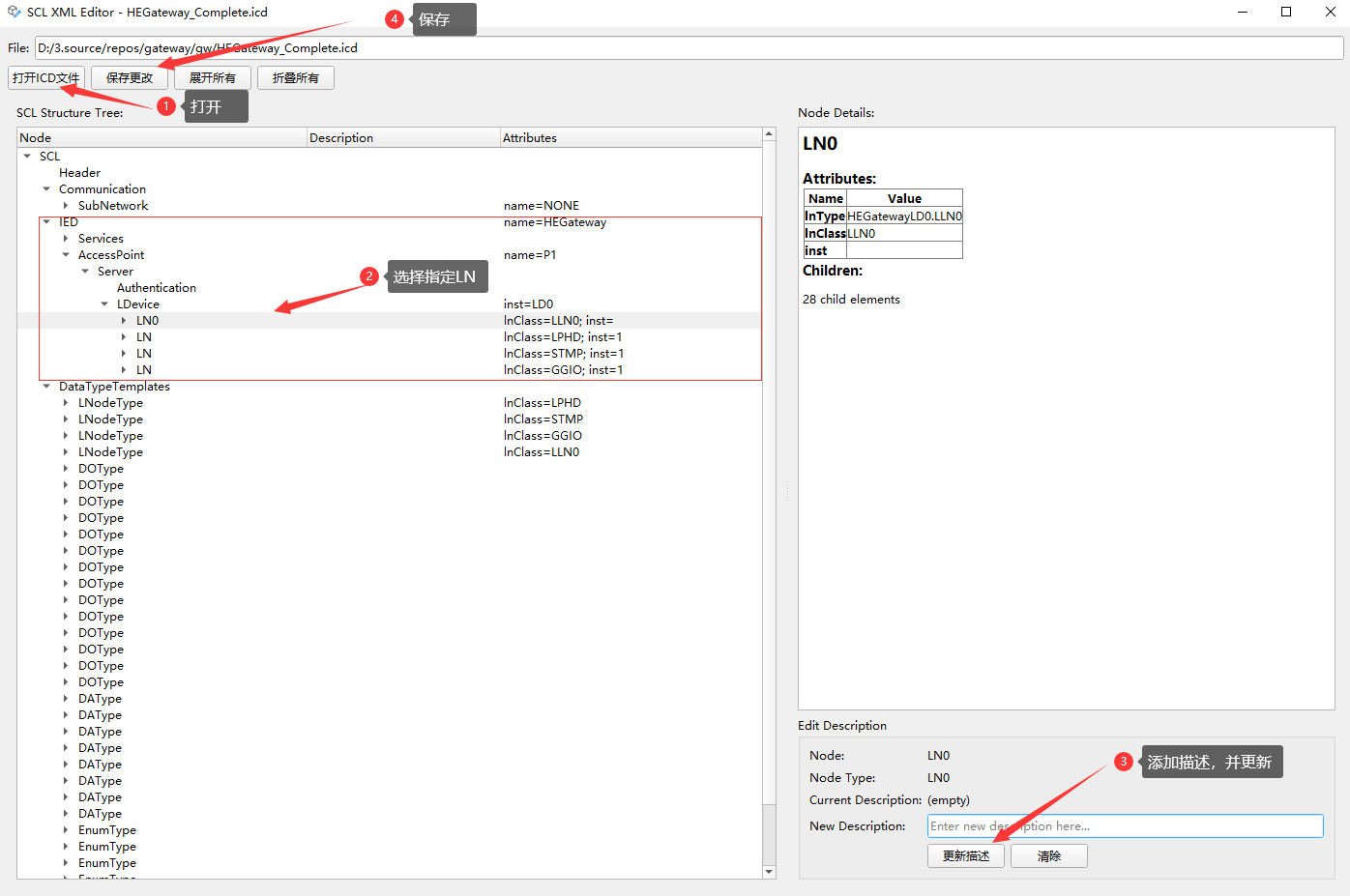

在配置完映射标签后，且已导出ICD模型文件后，需要进一步对模型添加描述

通过点击网关配置软件：菜单栏→工具→IEC61850建模工具，并按照下述流程，进行描述添加

3_3_4_添加模式描述

5.一些补充说明

1.如何自定义模型中的单位和倍率的枚举

打开网关解压后的目录，进入conf目录，其中有61850_SIUnit.conf和61850_multiplier.conf两个文件，分别代表着"单位"和"倍率"设置

用户需要在建模前，首先打开此文件，按照文件中的格式添加需要自定义的单位和倍率：

  • 请勿自定义重复的枚举值
  • 请勿覆盖标准定义的单位和枚举
  • 请先判断采集的数据是否有标准定义之外的单位和倍率，并在建模前手工修改单位和倍率文件，并正式开始建模

2.关于GOOSE块的配置：

​ 根据IEC61850标准，当前仅限于将SPS/INS/MV这三类CDC加入到GOOSE中，用户可以设置这些CDC在GOOSE数据集中的区号

3模型检验报错1：

Error: GSE APPID = 1000 (SubNetwork name = NONE, ConnectedAP iedName = HEGateway, ConnectedAP apName = P1, GSE ldInst = LD0, GSE cbName = gse3, P type = APPID) is identical to GSE APPID = 1000 (SubNetwork name = NONE, ConnectedAP iedName = HEGateway, ConnectedAP apName = P1, GSE ldInst = LD0, GSE cbName = gse2, P type = APPID)

Error: GSE APPID = 1000 (SubNetwork name = NONE, ConnectedAP iedName = HEGateway, ConnectedAP apName = P1, GSE ldInst = LD0, GSE cbName = gse1, P type = APPID) is identical to GSE APPID = 1000 (SubNetwork name = NONE, ConnectedAP iedName = HEGateway, ConnectedAP apName = P1, GSE ldInst = LD0, GSE cbName = gse2, P type = APPID)

解决方法：仅使用1个goose数据集

4.模型检验报错2：

Ln 56, Col 29: attribute 'resvTms' is not declared for element 'SGEdit'
Ln 57, Col 29: attribute 'resvTms' is not declared for element 'ConfSG'
Ln 61, Col 104: attribute 'resvTms' is not declared for element 'ReportSettings'
Ln 240, Col 110: attribute 'fixedOffs' is not declared for element 'GSEControl'
Ln 241, Col 110: attribute 'fixedOffs' is not declared for element 'GSEControl'

原因：旧版本未定义上述字段

解决方法，手工打开模型文件，找到报错的行，删除此属性说明

5更改网关IP是否需要将更改后的配置文件上传至网关：

如果仅更改61850从站端的IP，无需将配置文件重新上传至网关，因为从站处的IP设置，仅用于生成模型文件，用户只需要用文件编辑器打开icd文件，对IP处进行修改即可
