IEC 101 balanced

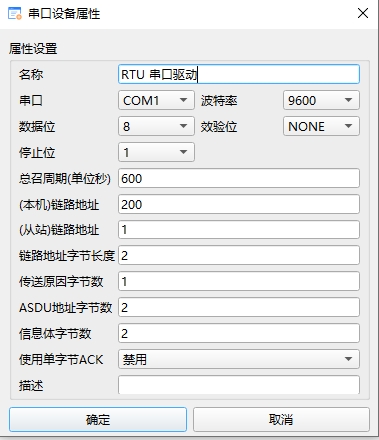

1.1.驱动设置
- 串口号：选择网关连接仪表的 com 口；
- 串口参数：与被采集仪表保持一致;采集默认参数为：波特率：1200，8，E，1
- 校验位：NONE表示无效验，EVEN表示偶效验，ODD表示奇效验
- 总召周期：对所有在节点下的设备发起总召的周期，101平衡模式推荐值300秒
- (本机)链路地址：网关作为主站进行数据采集时的链路地址，不和被采集端设备重合即可
- (从站)链路地址：被采集设备的链路地址
- 链路地址字节数长度：默认2
- 传送原因字节数：默认1
- ASDU地址字节数：也称为公共地址字节数，默认2
- 信息体字节数：默认2
- 使用单字节ACK：默认不启用

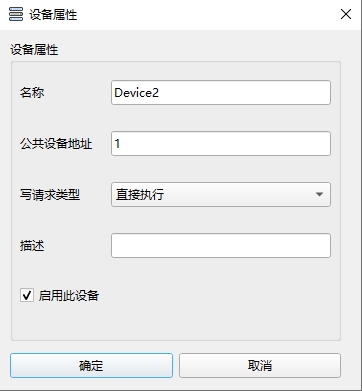

1.2.设备属性设置
- 设备ID：主站的更改地址，范围1-65535，其中65535是广播地址
- 写请求类型：
- 直接执行：速度更快
- 选择执行：速度略慢，安全性更高

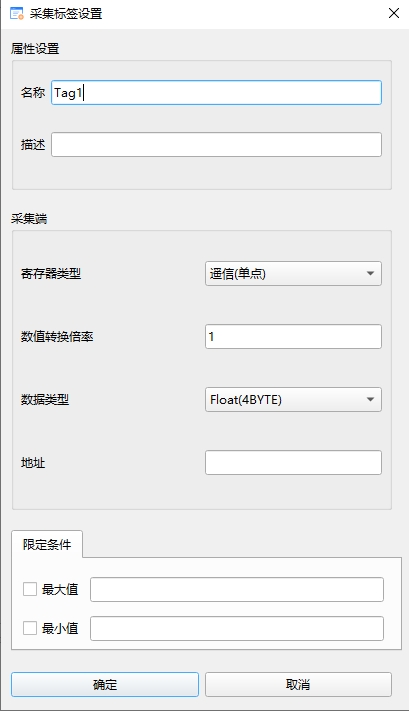

1.3采集标签配置
- 寄存器类型：IEC104寄存器类型
- 遥信（单点）：M_SP_NA_1、M_SP_TA_1、M_SP_TB_1
- 遥信（双点）：M_DP_NA_1、M_DP_TA_1、M_DP_TB_1
- 遥测（归一化）：M_ME_NA_1、M_ME_TA_1、M_ME_ND_1、M_ME_TD_1
- 遥测（标度化）：M_ME_NB_1、M_ME_TB_1、M_ME_TE_1
- 遥测（短浮点）：M_ME_NC_1、M_ME_TC_1、M_ME_TF_1
- 遥控（单点）：C_SC_NA_1
- 遥控（双点）：C_DC_NA_1
- 遥调（归一化）：C_SE_NA_1
- 遥调（标度化）：C_SE_NB_1
- 遥调（短浮点）：C_SE_NC_1
- 遥脉（电度）：M_IT_NA_1、M_IT_TA_1、M_IT_TB_1
- 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
- 数据类型：该协议默认存储数据类型为Float(4BYTE)
- 地址：在104中称为信息体地址，即要采集的标签地址
IEC101协议中信息对象类型和网关中寄存器类型的关系：
| IEC101协议中信息对象类型 | 说明 | （配置软件）寄存器类型 | 是否响应总召 |
|---|---|---|---|
| M_SP_NA_1 | 单点信息 | 遥信（单点） | √ |
| M_SP_TA_1 | 带时标的单点信息 | 遥信（单点） | × |
| M_SP_TB_1 | 带CP56Time2a时标的单点信息 | 遥信（单点） | × |
| M_DP_NA_1 | 双点信息 | 遥信（双点） | √ |
| M_DP_TA_1 | 带CP24Time2a时标的双点信息 | 遥信（双点） | × |
| M_DP_TB_1 | 带CP56Time2a时标的双点信息 | 遥信（双点） | × |
| M_ME_NA_1 | 测量值,归一化值 | 遥测（归一化） | √ |
| M_ME_TA_1 | 测量值,带时标的归一化值 | 遥测（归一化） | × |
| M_ME_ND_1 | 测量值,不带品质描述词的归一化值 | 遥测（归一化） | × |
| M_ME_TD_1 | 带CP56Timc2a时标的测量值,归一化值 | 遥测（归一化） | × |
| M_ME_NB_1 | 测量值,标度化值 | 遥测（标度化） | √ |
| M_ME_TB_1 | 测量值,带时标的标度化值 | 遥测（标度化） | × |
| M_ME_TD_1 | 带CP56Timc2a时标的测量值,归一化值 | 遥测（标度化） | × |
| M_ME_NC_1 | 测量值,短浮点数 | 遥测（短浮点） | √ |
| M_ME_TC_1 | 测量值,带时标的短浮点数 | 遥测（短浮点） | × |
| M_ME_TF_1 | 带CP56Time2a时标的测量值,短浮点数 | 遥测（短浮点） | × |
| C_SC_NA_1 | 单点命令 | 遥控（单点） | × |
| C_DC_NA_1 | 双点命令 | 遥控（双点） | × |
| C_SE_NA_1 | 设定值命令,归一化值 | 遥调（归一化） | × |
| C_SE_NB_1 | 设定值命令,标度化值 | 遥调（标度化） | × |
| C_SE_NC_1 | 设定值命令,短浮点数 | 遥调（短浮点） | × |
| M_IT_NA_1 | 累计量 | 遥脉（电度） | √ |
| M_IT_TA_1 | 带时标的累计量 | 遥脉（电度） | × |
| M_IT_TB_1 | 带CP56Time2a时标的累计量 | 遥脉（电度） | × |
IEC101默认参考寄存器范围：
注：如果系统中“信息体地址”是从0开始，请自行参考下标，换算出真实的起始地址
| 类别 | 97版 | 02版 |
|---|---|---|
| 遥信（单点、双点） | 1H~400H(1~1024) | 1H~4000H(1~16384) |
| 遥测（归一化、标度化、短浮点） | 701H~900H(1793~2304) | 4001H~5000H(16385~20480) |
| 遥控（单点、双点） | B01H~B80H(2817~2944) | 6001H~6100H(24577~24832)) |
| 遥调（归一化、标度化、短浮点） | B81H~C00H(2945~3072) | 6201H~6400H(25089~25600) |
| 遥脉（电度） | C01H~C80H(3073~3200) | 6401H~6600H(25601~26112) |
注：设备对象中大多数值都是受保护的，并不支持直接修改，可以考虑通过遥控的方式，对映射的值进行修改
IEC 101 unbalanced

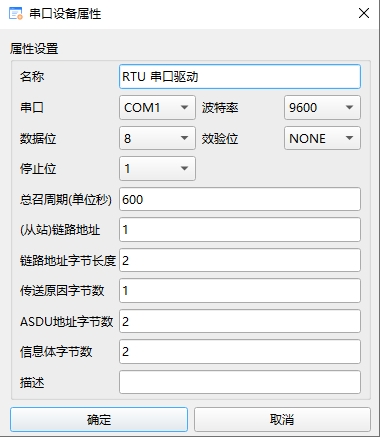

1.1.驱动设置
- 串口号：选择网关连接仪表的 com 口；
- 串口参数：与被采集仪表保持一致;采集默认参数为：波特率：1200，8，E，1
- 校验位：NONE表示无效验，EVEN表示偶效验，ODD表示奇效验
- 总召周期：对所有在节点下的设备发起总召的周期，101平衡模式推荐值300秒
- (从站)链路地址：被采集设备的链路地址（如需采集多个从站，请创建多个此驱动）
- 链路地址字节数长度：默认2
- 传送原因字节数：默认1
- ASDU地址字节数：也称为公共地址字节数，默认2
- 信息体字节数：默认2
1.2.设备属性设置
- 设备ID：主站的更改地址，范围1-65535，其中65535是广播地址
- 写请求类型：
- 直接执行：速度更快
- 选择执行：速度略慢，安全性更高
1.3.采集标签配置
- 寄存器类型：IEC104寄存器类型
- 遥信（单点）：M_SP_NA_1、M_SP_TA_1、M_SP_TB_1
- 遥信（双点）：M_DP_NA_1、M_DP_TA_1、M_DP_TB_1
- 遥测（归一化）：M_ME_NA_1、M_ME_TA_1、M_ME_ND_1、M_ME_TD_1
- 遥测（标度化）：M_ME_NB_1、M_ME_TB_1、M_ME_TE_1
- 遥测（短浮点）：M_ME_NC_1、M_ME_TC_1、M_ME_TF_1
- 遥控（单点）：C_SC_NA_1
- 遥控（双点）：C_DC_NA_1
- 遥调（归一化）：C_SE_NA_1
- 遥调（标度化）：C_SE_NB_1
- 遥调（短浮点）：C_SE_NC_1
- 遥脉（电度）：M_IT_NA_1、M_IT_TA_1、M_IT_TB_1
- 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
- 数据类型：该协议默认存储数据类型为Float(4BYTE)
- 地址：在104中称为信息体地址，即要采集的标签地址
IEC101协议中信息对象类型和网关中寄存器类型的关系：
| IEC101协议中信息对象类型 | 说明 | （配置软件）寄存器类型 | 是否响应总召 |
|---|---|---|---|
| M_SP_NA_1 | 单点信息 | 遥信（单点） | √ |
| M_SP_TA_1 | 带时标的单点信息 | 遥信（单点） | × |
| M_SP_TB_1 | 带CP56Time2a时标的单点信息 | 遥信（单点） | × |
| M_DP_NA_1 | 双点信息 | 遥信（双点） | √ |
| M_DP_TA_1 | 带CP24Time2a时标的双点信息 | 遥信（双点） | × |
| M_DP_TB_1 | 带CP56Time2a时标的双点信息 | 遥信（双点） | × |
| M_ME_NA_1 | 测量值,归一化值 | 遥测（归一化） | √ |
| M_ME_TA_1 | 测量值,带时标的归一化值 | 遥测（归一化） | × |
| M_ME_ND_1 | 测量值,不带品质描述词的归一化值 | 遥测（归一化） | × |
| M_ME_TD_1 | 带CP56Timc2a时标的测量值,归一化值 | 遥测（归一化） | × |
| M_ME_NB_1 | 测量值,标度化值 | 遥测（标度化） | √ |
| M_ME_TB_1 | 测量值,带时标的标度化值 | 遥测（标度化） | × |
| M_ME_TD_1 | 带CP56Timc2a时标的测量值,归一化值 | 遥测（标度化） | × |
| M_ME_NC_1 | 测量值,短浮点数 | 遥测（短浮点） | √ |
| M_ME_TC_1 | 测量值,带时标的短浮点数 | 遥测（短浮点） | × |
| M_ME_TF_1 | 带CP56Time2a时标的测量值,短浮点数 | 遥测（短浮点） | × |
| C_SC_NA_1 | 单点命令 | 遥控（单点） | × |
| C_DC_NA_1 | 双点命令 | 遥控（双点） | × |
| C_SE_NA_1 | 设定值命令,归一化值 | 遥调（归一化） | × |
| C_SE_NB_1 | 设定值命令,标度化值 | 遥调（标度化） | × |
| C_SE_NC_1 | 设定值命令,短浮点数 | 遥调（短浮点） | × |
| M_IT_NA_1 | 累计量 | 遥脉（电度） | √ |
| M_IT_TA_1 | 带时标的累计量 | 遥脉（电度） | × |
| M_IT_TB_1 | 带CP56Time2a时标的累计量 | 遥脉（电度） | × |
IEC101默认参考寄存器范围：
注：如果系统中“信息体地址”是从0开始，请自行参考下标，换算出真实的起始地址
| 类别 | 97版 | 02版 |
|---|---|---|
| 遥信（单点、双点） | 1H~400H(1~1024) | 1H~4000H(1~16384) |
| 遥测（归一化、标度化、短浮点） | 701H~900H(1793~2304) | 4001H~5000H(16385~20480) |
| 遥控（单点、双点） | B01H~B80H(2817~2944) | 6001H~6100H(24577~24832)) |
| 遥调（归一化、标度化、短浮点） | B81H~C00H(2945~3072) | 6201H~6400H(25089~25600) |
| 遥脉（电度） | C01H~C80H(3073~3200) | 6401H~6600H(25601~26112) |
注：设备对象中大多数值都是受保护的，并不支持直接修改，可以考虑通过遥控的方式，对映射的值进行修改
