MYSQL、SQLServer、PostgreSQL

允许网关将实时、历史、告警、执行日志推动给数据库，或接收数据库端的控制请求

注：MYSQL端也等同"达梦数据库"；PostgreSQL端也等同"Greenplum数据库"

1.数据库基础配置

4_2_1_数据库客户端配置

  • 启用：是否启用该端推送

  • 网关名：表名中有指定列，内容固定为此值

    • 请务必确保每个网关中，该名称是全局唯一的

  • IP地址：远程数据库的数据库地址

  • 端口：远程数据库的端口
  • 用户名：访问数据库的用户，需要开启远程访问权限
  • 密码：和用户名想匹配的密码
  • 数据库名称：具体操作的数据库名称，需要预先创建

2.实时表配置

4_2_2_实时表配置

  • 实时表名：接收实时数据的表名，需要预先以指定格式创建
  • 实时表周期：将数据更新至实时表的周期，单位秒，推荐值：30
  • 变值更新：仅在数据值发生变化时，才进行上传操作;推荐此选项，降低网络传输开销
  • 定时发送：多长时间发送一次全部数据，无论值是否发生变更
  • 需要上传的数据点，请用户在完成上述配置后，再自行配置

实时表数据示例（mysql中）：

4_2_2_实时表数据

  • gateway_v：网关名，由用户自行配置
  • id_v：采集标签的ID
  • vtype_v：值的类型,num或str
  • rvalue_v：具体读到的值
  • rstatus_v：读取状态：ok、no、null
  • rinfo_v：对读取状态的补充信息
  • rTime_v：读取该记录的unix时间戳

3.历史表配置

4_2_3_历史表配置

  • 历史表名：接收历史数据的表名，需要预先以指定格式创建
  • 历史表周期：将数据更新至历史表的周期，单位秒，推荐值：60
    • 用户表占用磁盘空间会随着时间累积增长，请用户设立的设置周期，并对不需要旧数据进行清理
  • 变值更新：仅在数据值发生变化时，才进行上传操作;
    • 强烈推荐此选项，降低网络传输开销，以及降低数据库存储空间的占用

  • 定时发送：多长时间发送一次全部数据，无论值是否发生变更

    • 历史表中不推荐开启此选项

  • 需要上传的数据点，请用户在完成上述配置后，再自行配置

历史表数据示例（mysql中）：

4_2_2_历史表数据

  • gateway_v：网关名，由用户自行配置
  • id_v：采集标签的ID
  • vtype_v：值的类型,num或str
  • rvalue_v：具体读到的值
  • rstatus_v：读取状态：ok、no、null
  • rinfo_v：对读取状态的补充信息
  • rTime_v：读取该记录的unix时间戳

4.告警表配置

4_2_4_历史表配置

  • 告警表名：接收告警数据的表名，需要预先以指定格式创建
    • 用户需要预先在告警端配置告警点的检查，仅在有告警时，会将告警信息，以指定格式推送至告警表
  • 告警表周期：检测是否有告警数据的周期，单位秒，推荐值：30

告警表数据示例（mysql中）：

4_2_2_告警表数据

  • gateway_v：网关名，由用户自行配置
  • id_v：采集标签的ID
  • type_v：指明该记录是告警还是恢复，值范围：alarm或recovery
  • state_v：触发/恢复的是哪类告警，可选值：max_limit，min_limit，read_limit
  • level_v：触发/恢复的告警的等级
  • limit_v：该等级的阈值
  • data_v：触发/恢复时，采集标签的值
  • time_v：触发/恢复时对应的unix时间戳
  • time_str_v：触发/恢复时对应的时间字符串
  • user_data_v：用户自定义的字段内容
  • rinfo_v：仅在告警类型是read_limit时有意义，补充说明读取失败的原因

5.控制表配置

5.1.控制表的配置

4_2_5_控制表配置

  • 控制表名：实现数据库端对网关功能的表名，需要预先以指定格式创建
  • 控制表周期：网关间隔多久，查询一次控制表是否有"新的控制需求"
  • 单个命令执行间隔：如果设置内容包含多个时，设置下一个子对象前的休眠
  • 定时保持：
    • 不开启此选项时，满足控制表逻辑时，无论成功与否，仅执行一次
    • 开启此选项后，将周期执行"满足控制表逻辑的点"

  • 执行记录：经过控制接口成功执行的操作，是否记录在本地

    • 在控制频繁的场景下，不推荐开启此选项

  • 此端控制点无需配置，只需要下发的控制ID在网关内存在即可

5.2.控制表使用的方法：

  • 插入一条数据，设置"id_v"，"setv_v"，"runtime_v"列
  • 首次插入示例SQL：insert into control_table (gateway_v,id_v,setv_v,runtime_v) values ('gw1','group9_A0','333','1688622627');
  • 后续更新语句：update control_table set setv_v = '32',runtime_v='1688635980' where id_v ='group9_A0';

5.2.控制表的执行逻辑：

  • "gateway_v"列是当前网关，且当前时间已超过"runtime_v"，且"runtime_v"不为0时，将执行该点
  • 当"runtime_v"变更，或"setv_v"与"oldv_v"列值不相等时，执行该点

控制表数据示例（mysql中）：

4_2_2_控制表数据

  • gateway_v：网关名，由用户自行配置
  • id_v：采集标签的ID
  • set_v：下发的控制值
  • old_v：上次设定的控制值，此列由网关更新维护
  • runtime_v：该标签的执行时间，仅在当前时间大于该时间，此标签才会执行
  • exe_time_v：真实执行的时间
  • exe_status_v：执行的状态：ok、no
  • exe_err_v：执行失败的原因

6.日志表配置

4_2_6_日志表配置

  • 启用与否：是否启用将其他端的"执行日志"推送至数据库中
  • 日志表名：接收执行日志数据的表名，需要预先以指定格式创建
  • 日志表周期固定为30秒，当前版本暂不支持更改

日志表数据示例（mysql中）：

4_2_2_日志表数据

  • gateway_v：网关名，由用户自行配置

  • exe_time_v：该记录发生的unix时间

  • log_msg_v：具体的日志信息，json格式，有2类格式

    • 格式1：转发端控制接口触发产生

      • src：由网关中哪一个程序触发，可选值httpclient，mysql，postgresql，sqlserver，redis
      • id：采集标签的ID
      • setv：具体设定的值
      • exe_status：执行状态
      • reason：失败时的补充原因
      • time：该记录发生的unix时间
      • time_str：该记录发生的时间字符串

    • 格式2：任务端触发产生（请参考数据接口→HTTP日志查询）

      • time：该记录发生的时间
      • plan：用户配置的任务名
      • act：用户配置的动作名
      • cond_type：条件类型，有以下可选值
        • single：单一条件
        • null：无条件
      • check_id：条件检测的ID
      • cond_status_type：是否启用读取状态的检测
        • null：未启用
        • success：启用了读取成功次数检测
        • fail：启用了读取失败次数检测
      • cond_status_judge：读取状态的比较类型
        • equal：等于
        • greater_than：大于
        • greater_than_or_equal：大于等于
        • less_than：小于
        • less_than_or_equal：小于等于
      • cond_val_type：是否启用读值的检测
        • null：未启用
        • readv：启用了读值大小的检测
        • sub_str：启用了包含子串的检测
        • str：启用了字串相等的检测
      • cond_val_type：读值的比较类型
        • equal：等于
        • greater_than：大于
        • greater_than_or_equal：大于等于
        • less_than：小于
        • less_than_or_equal：小于等于
        • contain_substring：包含子串，仅在cond_val_type值为sub_str时出现
        • no_contain_substring：不包含子串，仅在cond_val_type值为sub_str时出现
        • equal_str：等于字串，仅在cond_val_type值为str时出现
        • no_equal_str：不等于字串，仅在cond_val_type值为str时出现
      • cond_val_setv：值条件时的设定值
      • cur_val_v：检测时，条件点的值
      • cond_time_en：条件是否启用持续时间
        • enabled：启用
        • disabled：未启用
      • cond_time_judge：持续时间的判断条件
        • equal：等于
        • greater_than：大于
        • greater_than_or_equal：大于等于
        • less_than：小于
        • less_than_or_equal：小于等于
      • cond_time：设置的持续时间
      • cur_time：实际的时间
      • exe_type：执行点类型
        • point：单点
        • null：无执行点
      • exe_id：执行点的名称
      • exe_val：执行点的设置值
      • exe_status：执行点的主题
      • exe_msg：执行失败时的补充原因

7.MYSQL的创表语句

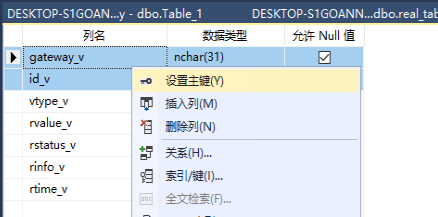

实时表：(实时表需要设置复合主键)
CREATE TABLE IF NOT EXISTS `real_table`(
   `gateway_v` VARCHAR(31),
   `id_v` VARCHAR(129),
   `vtype_v` VARCHAR(5),
   `rvalue_v` VARCHAR(513),
   `rstatus_v` VARCHAR(5),
   `rinfo_v` VARCHAR(129) ,
   `rTime_v` BIGINT,
      PRIMARY KEY (gateway_v, id_v)
)ENGINE=InnoDB DEFAULT CHARSET=utf8;

历史表：
CREATE TABLE IF NOT EXISTS `history_table`(
   `gateway_v` VARCHAR(31),
   `id_v` VARCHAR(129),
   `vtype_v` VARCHAR(48),
   `rvalue_v` VARCHAR(513),
   `rstatus_v` VARCHAR(5),
   `rinfo_v` VARCHAR(129) ,
   `rtime_V` BIGINT
)ENGINE=InnoDB DEFAULT CHARSET=utf8;

告警表：
CREATE TABLE IF NOT EXISTS `alarm_table`(
   `gateway_v` VARCHAR(31) NOT NULL,
   `id_v` VARCHAR(129) NOT NULL,
   `type_v` VARCHAR(12) NOT NULL,
   `state_v` VARCHAR(12) NOT NULL,
    `level_v` VARCHAR(12) NOT NULL,
    `limit_v` VARCHAR(64) NOT NULL,
    `data_v` VARCHAR(64) NOT NULL,
    `time_v`int NOT NULL,
   `time_str_v` VARCHAR(32) NOT NULL,
   `user_data_v` VARCHAR(257)NOT NULL,
       `rinfo_v` VARCHAR(129)NOT NULL
)ENGINE=InnoDB DEFAULT CHARSET=utf8;

控制表：
CREATE TABLE IF NOT EXISTS `control_table`(
   `gateway_v` VARCHAR(31),
   `id_v` VARCHAR(129) ,
   `setv_v` VARCHAR(513) ,
   `oldv_v` VARCHAR(513) ,
   `runtime_v` int ,
  `exe_time_v` int ,
   `exe_status_v` VARCHAR(5) ,
   `exe_err_v` VARCHAR(257)
)ENGINE=InnoDB DEFAULT CHARSET=utf8;

日志表：
CREATE TABLE IF NOT EXISTS `log_table`(
 `gateway_v` VARCHAR(31) ,
 `exe_time_v` int,
 `log_msg_v` VARCHAR(1024)
)ENGINE=InnoDB DEFAULT CHARSET=utf8;

8.SQLServer的创表语句

实时表：
    gateway_v              nchar(31)        主键
    id_v                   nchar(129)        主键
    vtype_v                nchar(5)
    rvalue_v               nchar(513)
    rstatus_v              nchar(5)
    rinfo_v                nchar(129)
    rtime_v                numeric(18, 0)

历史表：
    gateway_v              nchar(31)
    id_v                   nchar(129)
    vtype_v                nchar(5)
    rvalue_v               nchar(513)
    rstatus_v              nchar(5)
    rinfo_v                nchar(129)
    rtime_v                numeric(18, 0)

告警表：
    gateway_v             nchar(31)
    id_v                  nchar(129)
    type_v                nchar(12)
    state_v               nchar(12)
    level_v               nchar(12)
    limit_v               nchar(64)
    data_v                nchar(64)
    time_v                nchar(101)
    time_str_v            nchar(32)
    user_data_v           nchar(257)
    rinfo_v               nchar(129)

控制表：
    gateway_v           varchar(31)
    id_v                varchar(129)
    setv_v              varchar(513)
    oldv_v                varchar(513)
    runtime_v              int
    exe_time_v          int
    exe_status_v        varchar(5)
    exe_err_v           varchar(257)

日志表：
    gateway_v            nchar(31)
    exe_time            int
    log_message            nchar(1024)

9.PostgreSQL创表语句

  • 相同的配置，也支持连接Greenplum数据库
实时表：
create table real_table(
    gateway_v varchar(31),
    id_v varchar(129),
    vtype_v varchar(12),
    rvalue_v varchar(513),
    rstatus_v varchar(5),
    rinfo_v varchar(129),
    rtime_v int,PRIMARY KEY (gateway_v,id_v)
);
历史表：
create table history_table(
    gateway_v varchar(31),
    id_v varchar(129),
    vtype_v varchar(12),
    rvalue_v varchar(513),
    rstatus_v varchar(5),
    rinfo_v varchar(129),
    rtime_v int
);
控制表：
create table control_table(
    gateway_v varchar(31),
    id_v varchar(129),
    setv_v varchar(513),
    oldv_v varchar(513),
    runtime_v int,
    exe_time_v int,
    exe_status_v varchar(5),
    exe_err_v varchar(257)
);
告警表：
create table alarm_table(
    gateway_v varchar(31),
    id_v varchar(129),
    type_v varchar(12),
    state_v varchar(12),
    level_v varchar(12),
    limit_v varchar(64),
    data_v varchar(64),
    time_v int,
    time_str_v varchar(32),
    user_data_v varchar(257),
    rinfo_v varchar(129)
);
日志表：
create table log_table(
    gateway_v varchar(31),
    exe_time_v int,
    log_msg_v varchar(1024)
);
