OMRON FINS TCP

支持欧姆龙CP/CS/CS/NX1P/NJ系列PLC的采集

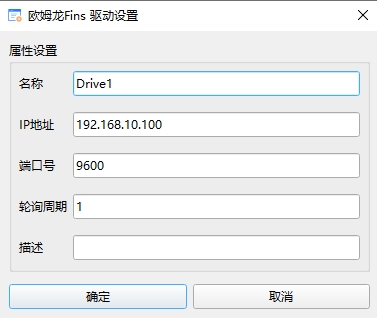

1.1.驱动设置

• IP地址：要采集设备的IP地址（欧姆龙PLC不支持跨网段访问，请保证网关和欧姆龙在同一网段中）
• 端口号：要采集设备的端口号，默认9600
• 轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

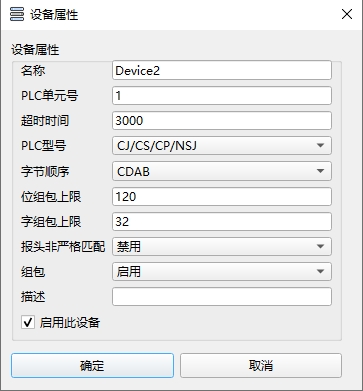

1.2.设备属性设置

• PLC单元号：即FINS节点号，范围0-255
• 超时时间：默认3000，单位毫秒

• PLC型号：

  • CJ/CS/CP/NSJ：大部分欧姆龙PLC默认此选项

  • CVM1/CV：此类PLC支持的寄存器范围较少

• 字节顺序：默认为CDAB

• 位组包上限：默认120
• 字组包上限：默认32
• 报头非严格匹配：更宽松的报文字段匹配策略，默认禁用，仅在对接部分字段匹配失败时尝试开启
• 组包：推荐开启组包

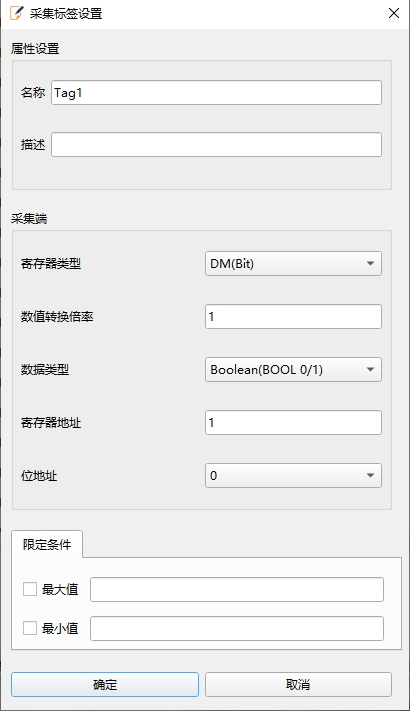

1.3.采集标签配置

• 寄存器类型：欧姆龙的寄存器类型
• 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
• 数据类型：
  • 位类型的寄存器数据类型固定为Boolean，支持对寄存器地址取位，取位范围：0-15
  • Timer Status、Counter Status位寄存器支持强制ON/OFF
  • 字寄存器类型数据类型可配置"Short/Unsigned Short"，"Integer/Unsigned Inter"，"Float/Double"，"Long/Unsigned Long"
  • Timer、Counter、Task Flag、IR仅支持Short/Unsigned Short类型
  • 当寄存器类型为IR时，其数据类型"Short"等同配置了"Integer"，请用户知晓
• 寄存器地址：范围0-CPU允许的最大范围（不超过65535）
• 位地址：范围0-15，仅在Bit寄存器时进行设置

PLC设置为CJ/CS/CP/NSJ，支持下述寄存器类型：

PLC设置为CVM1/CV，支持下述寄存器类型：

1.4.欧姆龙FINS网络设置

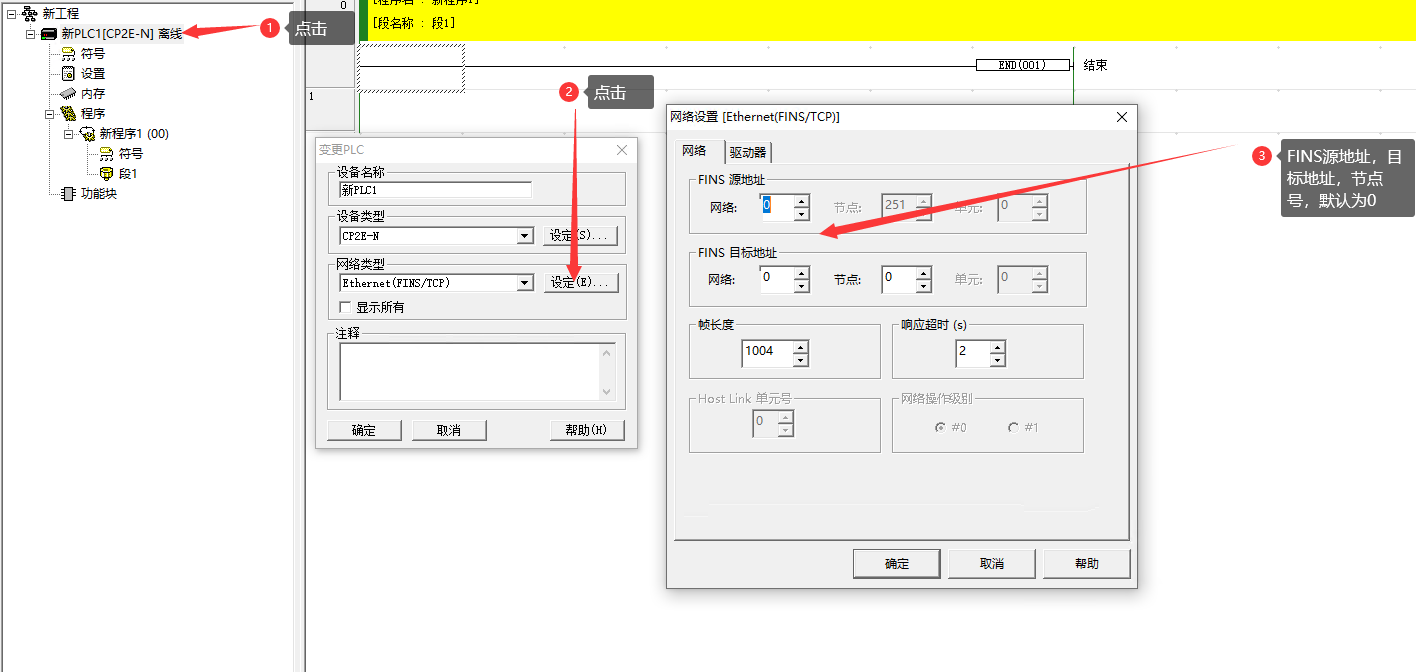

步骤1：验证Ethernet(FINS/TCP)配置（默认即可）：

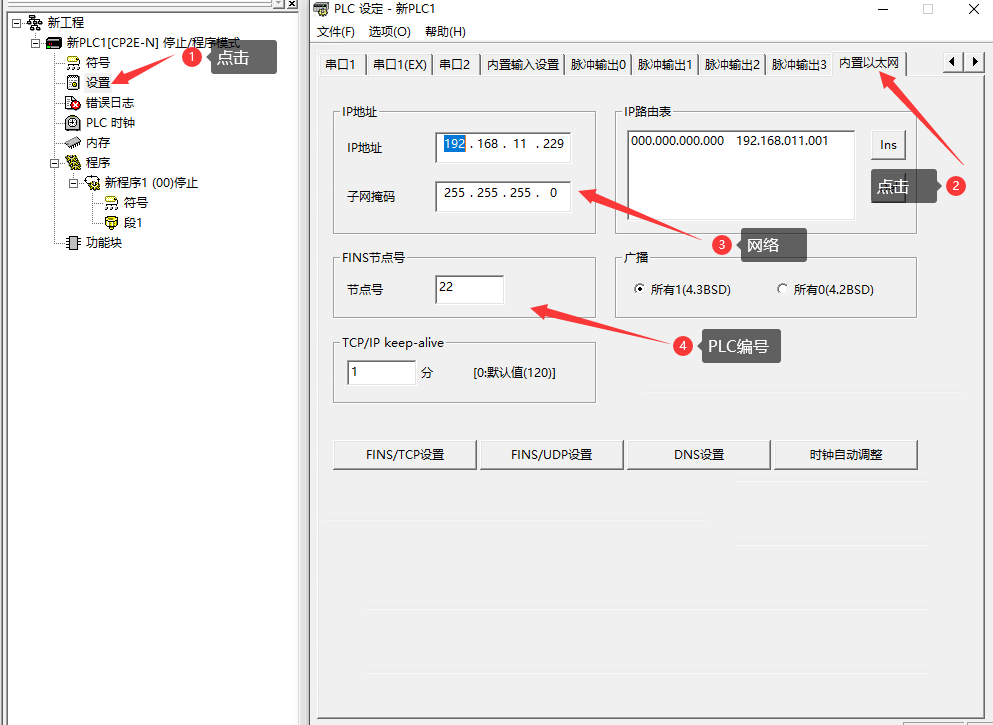

步骤2：设置FINS节点号

设置→内网以太网，设置IP和子网掩码，以及FINS节点号（配置软件中的PLC单元号）

OMRON FINS Serial

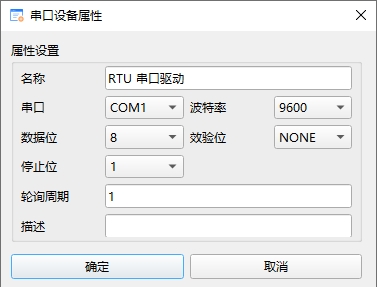

1.1.驱动设置

• 串口号：选择网关连接仪表的 com 口；

• 串口参数：与被采集仪表保持一致;采集默认参数为：波特率：9600，8，N，1

  • 校验位：NONE表示无效验，EVEN表示偶效验，ODD表示奇效验

• 轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

1.2.设备属性设置

• PLC单元号：单元号，范围0-31
• 超时时间：默认3000，单位毫秒

• PLC型号：

  • CJ/CS/CP/NSJ：大部分欧姆龙PLC默认此选项

  • CVM1/CV：此类PLC支持的寄存器范围较少

• 字节顺序：默认为CDAB

• 位组包上限：默认120
• 字组包上限：默认32
• 报头非严格匹配：更宽松的报文字段匹配策略，默认禁用，仅在对接部分字段匹配失败时尝试开启
• 组包：推荐开启组包

1.3.采集标签配置

• 寄存器类型：欧姆龙的寄存器类型
• 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
• 数据类型：
  • 位类型的寄存器数据类型固定为Boolean，支持对寄存器地址取位，取位范围：0-15
  • Timer Status、Counter Status位寄存器支持强制ON/OFF
  • 字寄存器类型数据类型可配置"Short/Unsigned Short"，"Integer/Unsigned Inter"，"Float/Double"，"Long/Unsigned Long"
  • Timer、Counter、Task Flag、IR仅支持Short/Unsigned Short类型
  • 当寄存器类型为IR时，其数据类型"Short"等同配置了"Integer"，请用户知晓
• 寄存器地址：范围0-CPU允许的最大范围（不超过65535）
• 位地址：范围0-15，仅在Bit寄存器时进行设置

PLC设置为CJ/CS/CP/NSJ，支持下述寄存器类型：

PLC设置为CVM1/CV，支持下述寄存器类型：

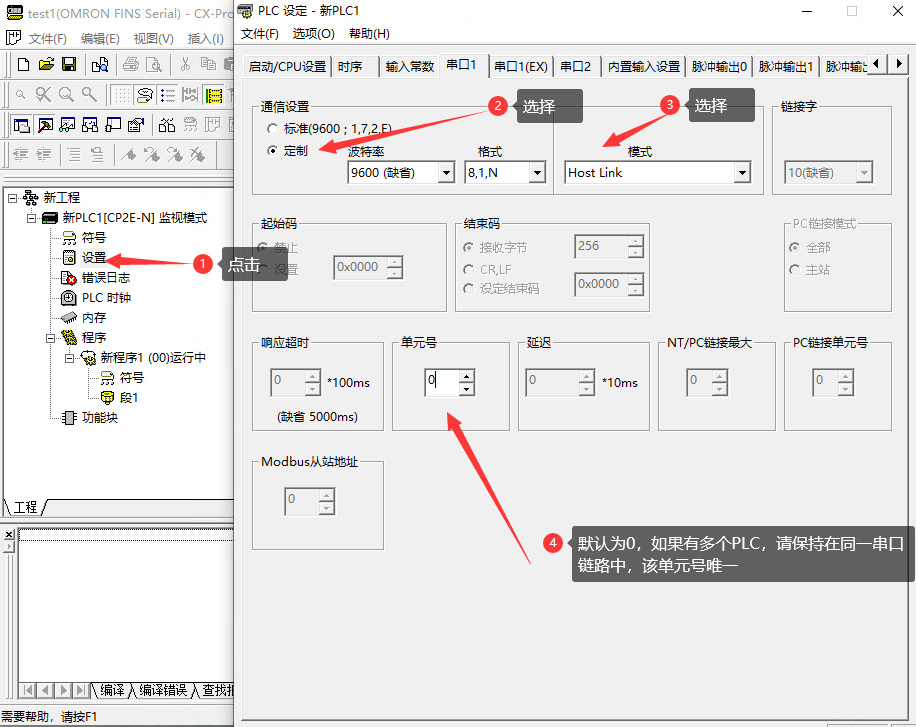

1.4.欧姆龙PLC配置开启HostLink协议

通过设置打开下图界面，请根据PLC选择实际的串口，并设置通讯协议为"Host Link"，并分配单元号（范围0-31）

OMRON HostLink C-Mode

在运行模式下，不能对其值进行更改，仅在监控模式时，能进行写值操作

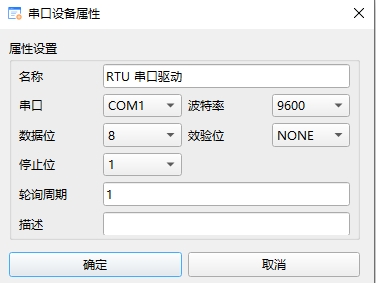

1.1.驱动设置

• 串口号：选择网关连接仪表的 com 口；

• 串口参数：与被采集仪表保持一致;采集默认参数为：波特率：9600，8，N，1

  • 校验位：NONE表示无效验，EVEN表示偶效验，ODD表示奇效验

• 轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

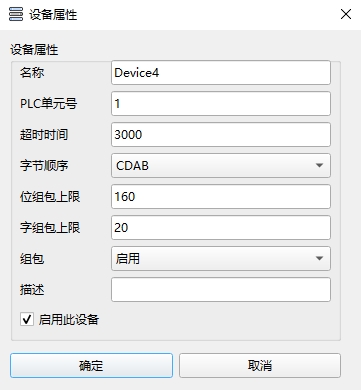

1.2.设备属性设置

• PLC单元号：单元号，范围0-31
• 超时时间：默认3000，单位毫秒
• 字节顺序：默认为CDAB
• 位组包上限：默认160
• 字组包上限：默认20
• 组包：推荐开启组包

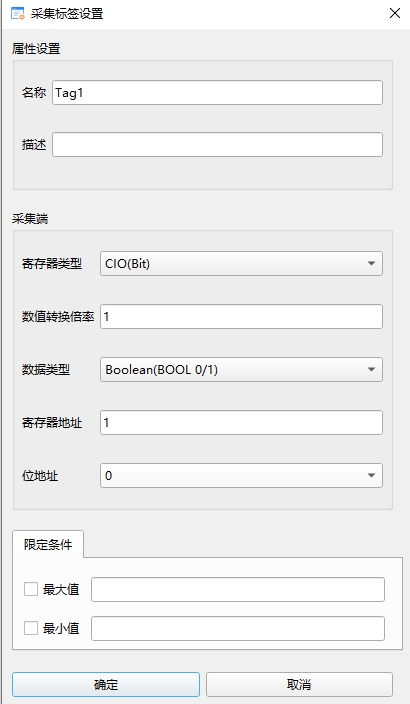

1.3.采集标签配置

• 寄存器类型：欧姆龙的寄存器类型
• 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
• 数据类型：
  • 位类型的寄存器数据类型固定为Boolean，支持对寄存器地址取位，取位范围：0-15
  • Timer Status、Counter Status位寄存器支持强制ON/OFF
  • 仅CIO(Bit)、LR(Bit)、HR(Bit)、Timer Status(Bit)、Counter Status(Bit)支持写位操作，其余皆不支持写位操作
  • 字寄存器类型数据类型可配置"Short/Unsigned Short"，"Integer/Unsigned Inter"，"Float/Double"，"Long/Unsigned Long"
  • Timer、Counter、Task Flag仅支持Short/Unsigned Short类型

• 寄存器地址：

  • 范围0-CPU允许的最大范围（9999），如果需要读取4位以上地址数据,请选择FINS Serial协议来通讯

• 位地址：范围0-15，仅在Bit寄存器时进行设置

支持下述寄存器类型：

1.4.欧姆龙PLC配置开启HostLink协议

通过设置打开下图界面，请根据PLC选择实际的串口，并设置通讯协议为"Host Link"，并分配单元号（范围0-31）
