DLT645 1997
1.1.驱动设置
- 串口号：选择网关连接仪表的 com 口；
串口参数：与被采集仪表保持一致;采集默认参数为：波特率：1200，8，E，1
- 校验位：NONE表示无效验，EVEN表示偶效验，ODD表示奇效验
轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

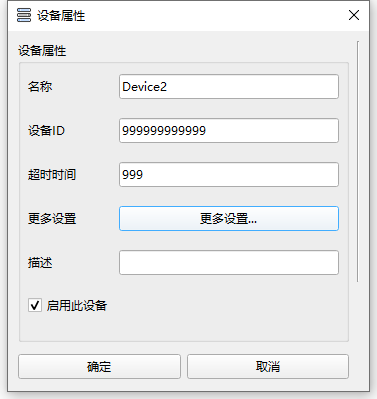

1.2.设备属性设置
- 设备ID：12位的电表地址：请通过表盘观察，或使用设备厂商提供的软件测试得知
- 999999999999为广播地址，在采集串口中仅有1个设备时使用
- 超时时间：默认999，单位毫秒，如果部分设备响应过慢，可设置为2000
- 更多设置：此协议暂不支持此选项
1.3.采集标签配置

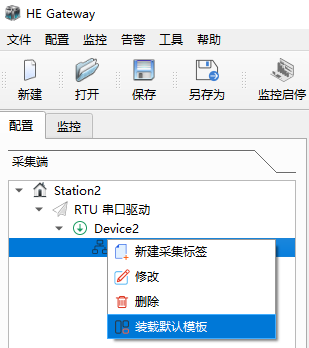

此协议配置允许通过右键一次性装载模版，无需用户单独配置采集项

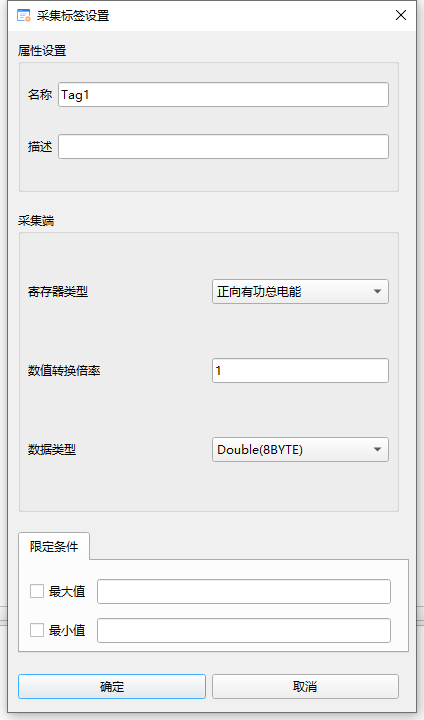

采集标签设置如下图
寄存器类型：97规约常见的采集项
- 如需添加额外的监控项，请联系开发者，我们将在后续的版本中进行补充
- 此协议不支持组包，请适量配置监控项数量，过多的监控项会导致串口链路采集变慢
数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
- 数据类型：该协议默认存储数据类型为Double(8BYTEs)
1.4.补充知识
1.部分电表采集不稳定怎么处理：
原因：部分电表在首次读取时，存在唤醒失败的情况
- 增加设备连接超时为1999

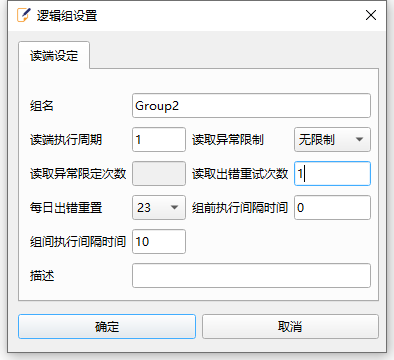

- 设置"读取出错重试次数"至少为1：
DLT645 2007

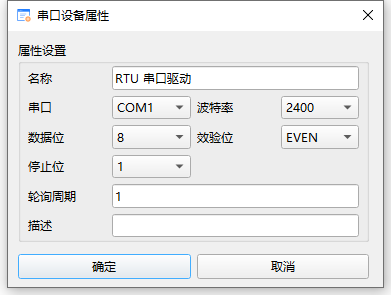

1.1.驱动设置
- 串口号：选择网关连接仪表的 com 口；
串口参数：与被采集仪表保持一致;采集默认参数为：波特率：2400，8，E，1
- 校验位：NONE表示无效验，EVEN表示偶效验，ODD表示奇效验
轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

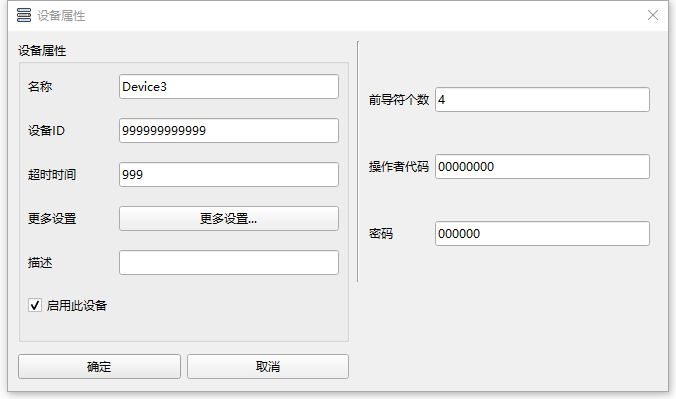

1.2.设备属性设置
- 设备ID：12位的电表地址：请通过表盘观察，或使用设备厂商提供的软件测试得知
- 999999999999为广播地址，在采集串口中仅有1个设备时使用
- 超时时间：默认999，单位毫秒，如果部分设备响应过慢，可设置为2000
- 前导符个数：0-4可选，默认4
- 操作者代码：07规约开合闸所需，由8位字符组成，默认00000000
- 密码：07规约开合闸所需，由6位字符组成，默认000000
1.3.采集标签配置
此协议配置允许通过右键一次性装载模版，无需用户单独配置采集项

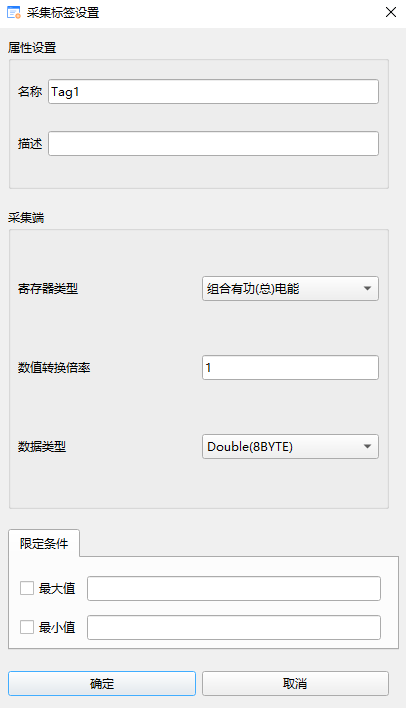

采集标签设置如下图
寄存器类型：07规约常见的采集项
- 阀门控制，寄存器类型为"读/写"
- 如需添加额外的监控项，请联系开发者，我们将在后续的版本中进行补充
- 此协议不支持组包，请适量配置监控项数量，过多的监控项会导致串口链路采集变慢
数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
- 数据类型：该协议默认存储数据类型为Double(8BYTE)
DLT698.45

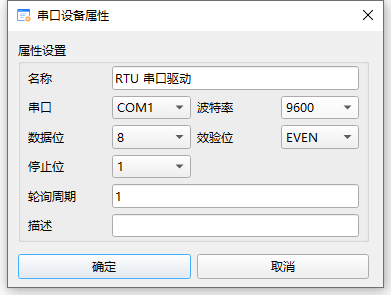

1.1.驱动设置
- 串口号：选择网关连接仪表的 com 口；
串口参数：与被采集仪表保持一致;采集默认参数为：波特率：9600，8，E，1
- 校验位：NONE表示无效验，EVEN表示偶效验，ODD表示奇效验
轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

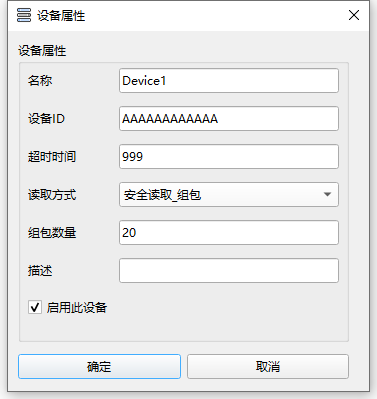

1.2.设备属性设置
- 设备ID：12位的电表地址：请通过表盘观察，或使用设备厂商提供的软件测试得知
- 999999999999为广播地址，在采集串口中仅有1个设备时使用
- 超时时间：默认999，单位毫秒，如果部分设备响应过慢，可设置为2000
- 读取方式
- 普通读取：仅支持读取电能量
- 安全读取：支持读取电流、电压等变量
- 安全读取_组包：允许批量读取
- 组包数量：仅在读取方式为"安全读取_组包"时有效，推荐值20
1.3.采集标签配置

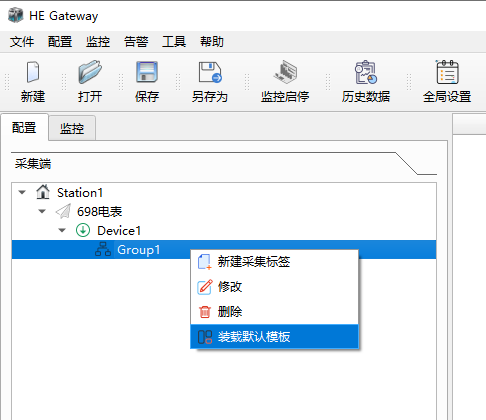

此协议配置允许通过右键一次性装载模版，无需用户单独配置采集项

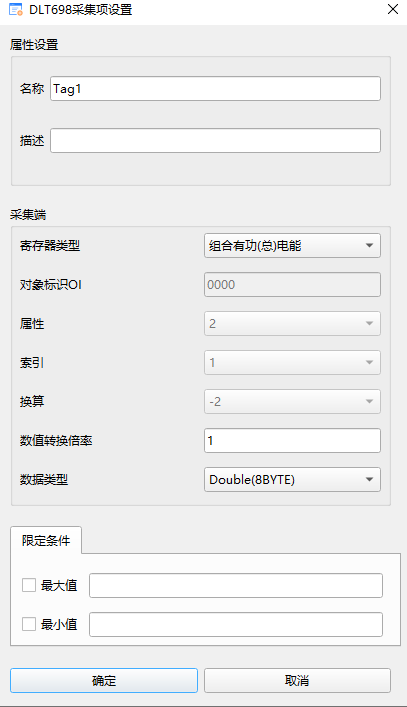

采集标签设置如下图
寄存器类型：698规约常见的采集项，暂不支持"需量"类型的采集；
- 如需添加额外的监控项，请联系开发者，我们将在后续的版本中进行补充
- 寄存器类型为"自定义采集"时，用户可以根据协议手册对采集项进行"微调"
对象标识OI：表示具体的采集项
- 属性：表示采集的是属性值第几项
- 索引：当读取内容为数组时，表示读取的是第几项
- 换算：由DLT698规约文档定义，决定取值运算方式
- 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
- 数据类型：该协议默认存储数据类型为Double(8BYTE)
