OMRON FINS UDP
支持欧姆龙CP/CS/CS/NX1P/NJ系列PLC的采集
1.1.驱动设置
- IP地址：要采集设备的IP地址
- 端口号：要采集设备的端口号，默认9600
- 轮询周期：对所有在节点下的采集点，如果实际采集时间超过预设值，则该周期设定将失效

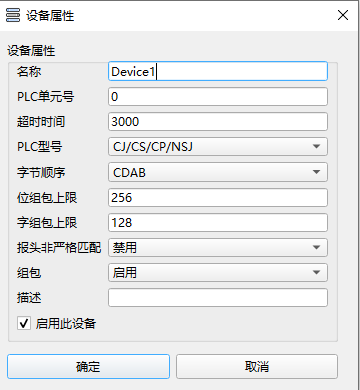

1.2.设备属性设置
- PLC单元号：即FINS节点号，范围0-255，默认0
- 超时时间：默认3000，单位毫秒
PLC型号：
CJ/CS/CP/NSJ：大部分欧姆龙PLC默认此选项
CVM1/CV：此类PLC支持的寄存器范围较少
字节顺序：默认为CDAB
- 位组包上限：默认120
- 字组包上限：默认32
- 报头非严格匹配：更宽松的报文字段匹配策略，默认禁用，仅在对接部分字段匹配失败时尝试开启
- 组包：推荐开启组包
1.3.采集标签配置
- 寄存器类型：欧姆龙的寄存器类型
- 数值转换倍率：允许对原值进行浮点数的运算，默认值1不修改原值
- 数据类型：
- 位类型的寄存器数据类型固定为Boolean，支持对寄存器地址取位，取位范围：0-15
- Timer Status、Counter Status位寄存器支持强制ON/OFF
- 字寄存器类型数据类型可配置"Short/Unsigned Short"，"Integer/Unsigned Inter"，"Float/Double"，"Long/Unsigned Long"
- Timer、Counter、Task Flag、IR仅支持Short/Unsigned Short类型
- 当寄存器类型为IR时，其数据类型"Short"等同配置了"Integer"，请用户知晓
- 寄存器地址：范围0-CPU允许的最大范围（不超过65535）
- 位地址：范围0-15，仅在Bit寄存器时进行设置
PLC设置为CJ/CS/CP/NSJ，支持下述寄存器类型：
| 寄存器类型 | 位/字类型 | 描述 |
|---|---|---|
| CIO | 字 | 读/写 |
| CIO(Bit) | 位 | 读/写 |
| WR | 字 | 读/写 |
| WR(Bit) | 位 | 读/写 |
| HR | 字 | 读/写 |
| HR(Bit) | 位 | 读/写 |
| AR | 字 | 读/写 |
| AR(Bit) | 位 | 读/写 |
| DM | 字 | 读/写 |
| DM(Bit) | 位 | 读/写 |
| EM | 字 | 读/写，等同EM0 |
| EM(Bit) | 位 | 读/写，等同EM_0(Bit) |
| Timer | 字 | 读/写 |
| Timer Status | 位 | 读/写 |
| Counter | 字 | 读/写 |
| Counter Status | 位 | 读/写 |
| Task Flag | 字 | 读/写 |
| Task Flag Status | 位 | 读/写 |
| IR | 字 | 读/写 |
| DR | 字 | 读/写 |
| EM_0~EM_F | 字 | 读/写 |
| EM_0(Bit)~EM_F(Bit) | 位 | 读/写 |
PLC设置为CVM1/CV，支持下述寄存器类型：
| 寄存器类型 | 位/字类型 | 描述 |
|---|---|---|
| CIO | 字 | 读/写 |
| CIO(Bit) | 位 | 读/写 |
| AR | 字 | 读/写 |
| AR(Bit) | 位 | 读/写 |
| DM | 字 | 读/写 |
| EM | 字 | 读/写 |
| Timer | 字 | 读/写 |
| Timer Status | 位 | 读/写 |
| Counter | 字 | 读/写 |
| Counter Status | 位 | 读/写 |
| DR | 字 | 读/写 |
1.4.欧姆龙FINS网络设置

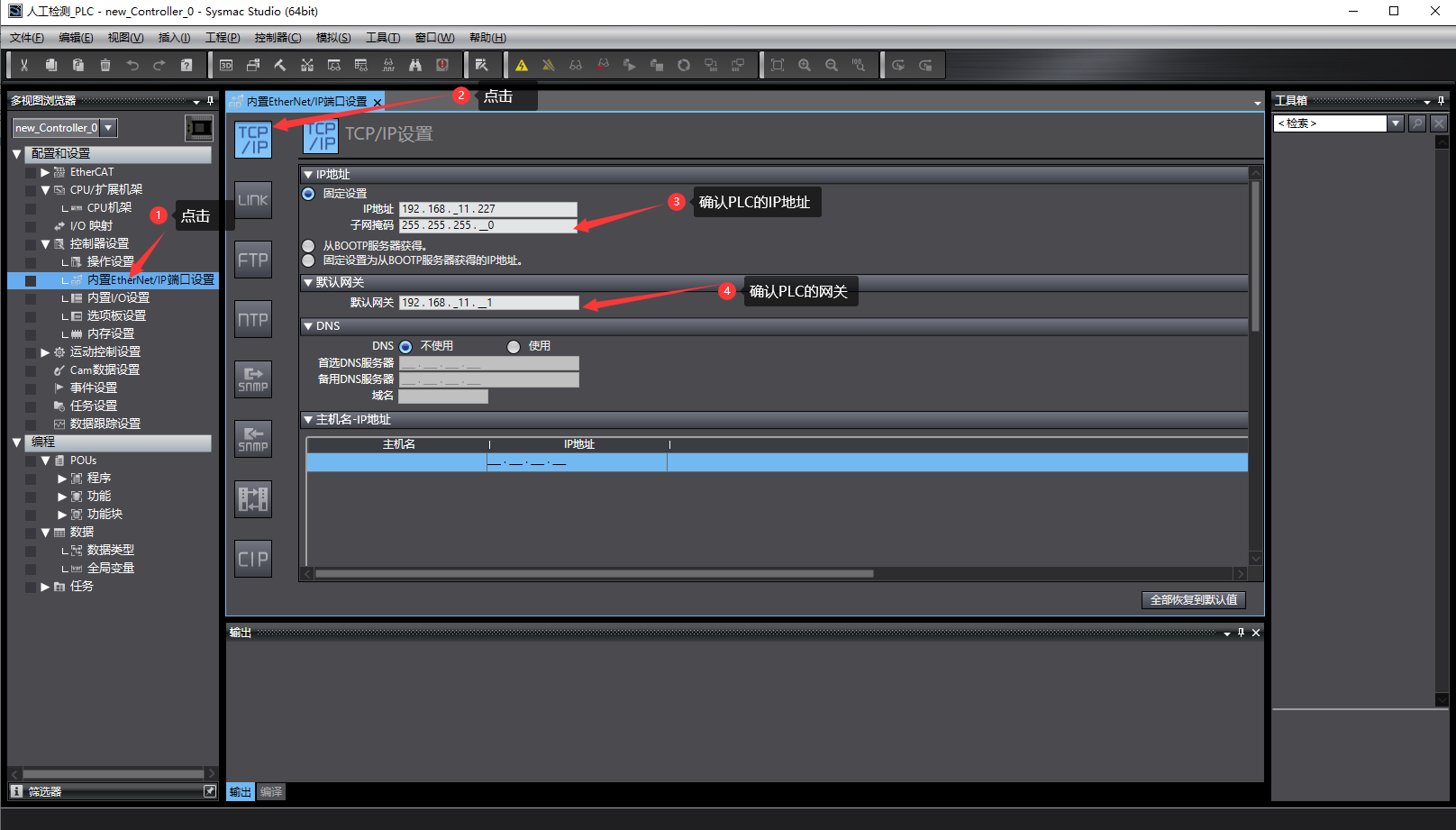

步骤1：验证PLC的IP设置：

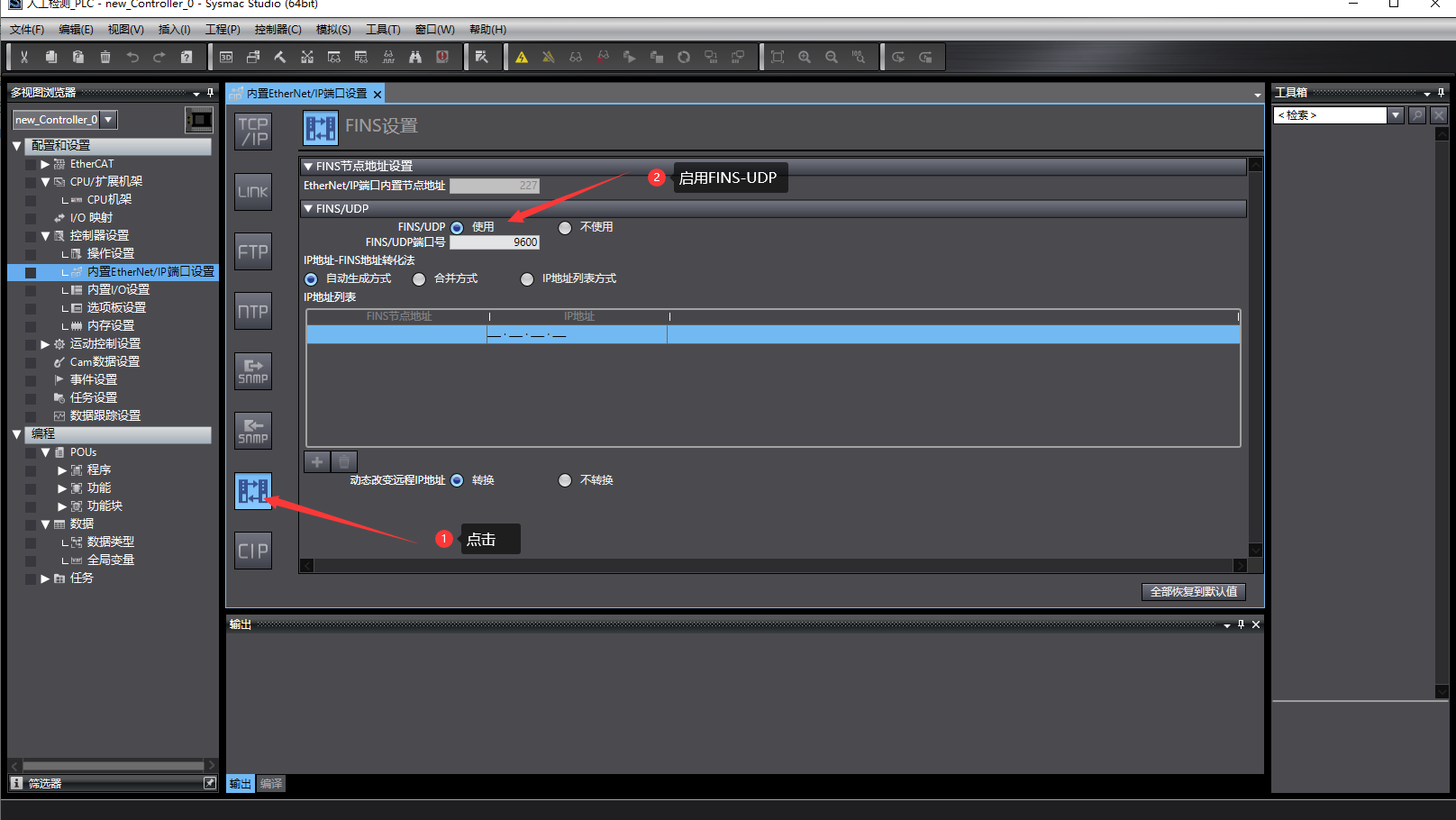

步骤2：启用FINS-UDP
